• Year
  • 1955/1956
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 3738

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 468 kHz
  • Tuned circuits
  • 9 AM circuit(s)
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Details
  • Record Player (not changer)
  • Power type and voltage
  • Line / Batteries (any type) / 110-220; (2 × 1,5 / 90) Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Material
  • Bakelite case
  • from Radiomuseum.org

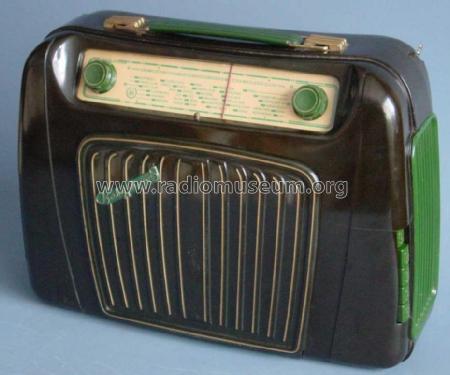

  • Model: Babyphon S [UKW] - Metz Transformatoren- und
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 380 x 290 x 150 mm / 15 x 11.4 x 5.9 inch
  • Notes
  • Plattenspieler nur 45 UpM. Keine Endabschaltung. Drehzahl kann mit Drehknopf reguliert werden.
  • Net weight (2.2 lb = 1 kg)
  • 6.9 kg / 15 lb 3.2 oz (15.198 lb)
  • Price in first year of sale
  • 319.00 DM
  • Picture reference
  • Eine Abbildung findet sich im Doppelband "Radios von gestern"

 Collections | Museums | Literature

Collections

The model Babyphon is part of the collections of the following members.

Museums

The model Babyphon can be seen in the following museums.

 Forum

Forum contributions about this model: Metz Transformatoren: Babyphon S

Threads: 2 | Posts: 2

Reparaturbericht

Zustand vor der Reparatur: Spielt schlecht auf MW, geringe Lautstärke und verzerrt mit leichtem Netzbrumm. UKW bis auf leises Rauschen, tot.
Messungen bei Netzbetrieb:
C911/H.......1,04V (Heizung)
C911/M.......4V (Motor)
C909/1.......76V
GR903.......-11V
Alle Messungen gegen Masse.
Alle ERO-Kondensatoren mit Teerverschluss wurden getauscht. Ihr Isolationswiderstand lag zwischen 2MΩ und 4MΩ. MW-Empfang besser, keine Verzerrungen, UKW tot.
Nun wurde mittels externen Netzgerät die Heizspannung auf 1,4V und die Anodenspannung an C909/1 auf 80V erhöht. Jetzt funktioniert auch UKW. Die Leckströme der Elkos sind minimal. Möglicherweise leiden sie unter Kapazitätsverlust. Zur Heizspannungserhöhung wurde ein 2200µF Elko von +GR902 gegen Masse geschaltet. Die Heizspannung ist auf 1,3V angestiegen. Die Anodenspannung für den UKW-Teil wurde mit einem 4,7kΩ Widerstand zwischen +C910/2 und +C910/4 (8µF) erhöht. Das Radio spielt nun wieder auf beiden Bereichen ohne Netzbrumm. Dieser etwas ungewöhnliche Weg wurde gewählt, weil die Elkobecher in dieser Kombination sicherlich schwer zu ersetzen sind.
Einige Eigenarten zum Schaltplan: Die Beschriftung 110V und 220V beim Netzwahlschalter ist vertauscht. Normal ist der schwarze Balken bei den Elkosymbolen der Minusanschluss, bei Metz ist das anders, hier ist der schwarze Balken + !

Gerhard Heigl, 29.Jan.10

Weitere Posts (1) zu diesem Thema.

Mir fehlt zu diesem Gerät - siehe Abbildung in "Radios von gestern" Seite 69 - der obere Teil des rechten Knopfes. Auch die "Ausziehmeter-Antenne" lässt zu wünschen übrig. Ich wünsche niemandem ein zerbrochenes Gerät, doch besteht ein solches sicher irgendwo - und ich würde gerne einen guten Preis für Ersatz zahlen. Danke für Kontaktaufnahme.

Ernst Erb, 12.May.02
