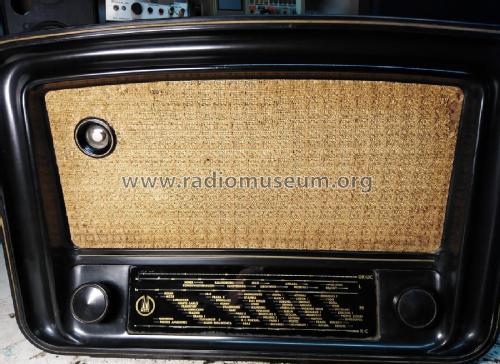

Model: Java W (VS/WIII)

Antique radios, Old Time Radios

Java W (VS/WIII)

mit EM4

Country: Germany Manufacturer/Brand: Metz Transformatoren- und Apparatefabrik, Fürth
Year: 1950 / 1951 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 3716 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 473 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 6 AM circuit(s);

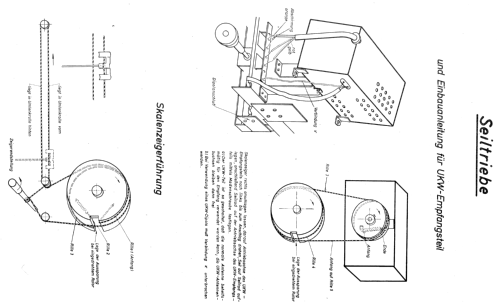

Wave bands Ready for FM, has Broadcast, Long Wave, Short wave.AM and ready for FM (VHF). At the beginning of FM one could buy radios which had already FM on knob and dial but you could choose to have FM later or not. Préparé pour MF (onde ultra-courte, bande FM).

Das Gerät hat UKW oder ist für UKW vorbereitet. Zumindest sollte die Skala den Bereich führen - meist nicht bis 108 MHz.
Power type and voltage Alternating Current supply (AC) / 110-220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / Ø 21 cm = 8.3 inch
www.radiomuseum.org Model: Java W (VS/WIII) mit EM4 Material Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Dimensions (WHD) 440 x 310 x 210 mm / 17.3 x 12.2 x 8.3 inch
Valves / Tubes 4: ECH4 (more for members)
Notes mit EM4
Net weight 8.5 kg / 299.8 oz
Price in first year of sale 210 DM
Collectors prices 1 Collector price (for members)
Circuit diagram reference Lange-NowischDie Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich.
Mentioned in Funkschau (FS)Das Gerät kommt in der Zeitschrift FUNKSCHAU (Code 60) des Franzis Verlag, München, vor. Die Funkschau ist die bedeutendste Radiofachzeitschrift in Deutschland, die sich allerdings in Richtung Kommunikation geöffnet hat und auch heute wieder eine führende Rolle einnimmt. Die Folgezahlen (JJNN) weisen auf Jahr und Nummer hin. (5015)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
