TR2010

• Country
• Germany

• Manufacturer / Brand
• Mikroelektronik 'Anna Seghers', Neuhaus a.R, VEB, RFT; (Ostd.) - vorm. Röhrenwerk

• Year
• 1983

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 80604

• Picture

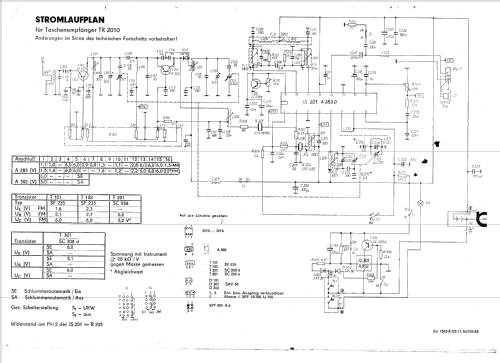

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 4

• Semiconductors
• SF235 SF235 SC236 SC308 A283D A302 SAY30

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz

• Tuned circuits
• 4 AM circuit(s)     5 FM circuit(s)

• Wave bands
• Broadcast (BC) and FM or UHF.

• Power type and voltage
• Dry Batteries / 6 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 8 cm = 3.1 inch

• Power out
• 0.25 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: TR2010 - Mikroelektronik 'Anna Seghers'

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 170 x 110 x 40 mm / 6.7 x 4.3 x 1.6 inch

• Notes

• Der TR2010 ist ein kleiner Empfänger für MW und UKW, aufgebaut mit dem Schaltkreis A283. Anschlüsse für ein externes Netzteil und Ohrhörer. Eingebaut ist eine Schlummerautomatik, die das Gerät nach 30 Minuten ausschaltet. Diese Schaltung arbeitet mit dem IC A302.
  Je ein Piezo-Filter in FM- und AM-ZF.

  Als Exportgerät auch für BRUNS als TR2010 gebaut.

• Net weight (2.2 lb = 1 kg)
• 0.7 kg / 1 lb 8.7 oz (1.542 lb)

• Price in first year of sale
• 250.00 DM

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Literature/Schematics (1)
• Service-DVD Funkverlag B. Hein

• Author
• Model page created by Bernd Pötzsch. See "Data change" for further contributors.
