15 Watt Sender-Empfänger 15 W.S.E.a 24b-124

Militär (verschiedene Hersteller gleicher Modelle)

Data

Forum

Pictures

Collections

Country
Germany

Manufacturer / Brand
Militär (verschiedene Hersteller gleicher Modelle)

Year
1939

Category
Military Transceiver (TRX)

Radiomuseum.org ID
120810

- alternative name: WEHRMACHT

Schematics

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514066) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514067) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

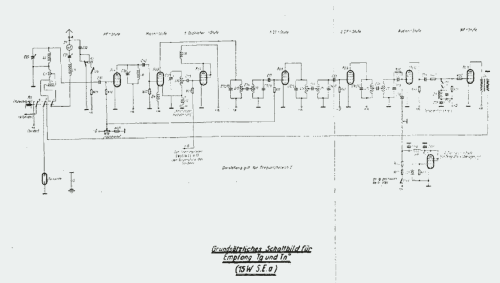

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514081) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

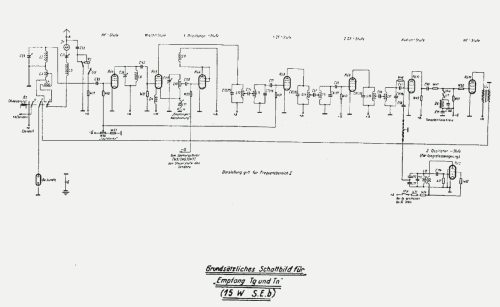

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514082) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514083) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514084) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

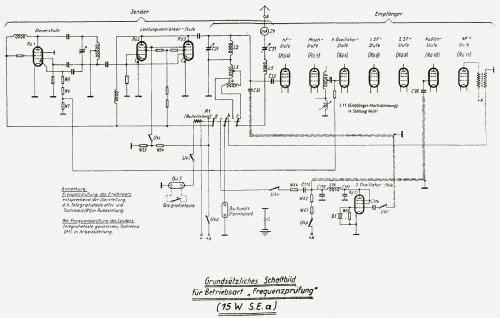

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514086) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514087) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514088) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514089) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514093) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514101) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514102) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514103) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514123) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514124) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514125) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514126) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514129) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514130) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514131) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514132) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1517602) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1517603) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1517604) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1517605) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1517606) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1517607) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1517609) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1517610) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (3)

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1511371) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (2)
Original-Handbuch D1025/1

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1511372) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (2)
Original-Handbuch D 1025/1

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514002) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (2)
Original aus Handbuch

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514003) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (2)
Original aus Handbuch

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514004) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (2)
Original aus Handbuch

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514005) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (2)
Original aus Handbuch

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514006) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (2)
Original aus Handbuch

15 Watt Sender-Empfänger 15 W.S.E.a; Militär verschiedene (ID = 1514007) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.a (2)
Original aus Handbuch

Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Number of Tubes
12

Valves / Tubes
RV2,4P700 RL4,8P15 RL4,8P15 RL4,8P15

Main principle
Transceiver

Wave bands
Short Wave (SW only)

Power type and voltage
Powered by external power supply or a main unit. / 4,8 & 320 Volt

Loudspeaker
- For headphones or amp.

Material
Metal case

from Radiomuseum.org
Model: 15 Watt Sender-Empfänger 15 W.S.E.a [24b-124] - Militär verschiedene

Shape
Boatanchor (heavy military or commercial set >20 kg).

Dimensions (WHD)
330 x 420 x 230 mm / 13 x 16.5 x 9.1 inch

Notes
AM/CW, zwei Frequenzbereiche von 3 - 4,8 MHz und 4,7 - 7,5 MHz, passender 12V Umformer ist Type U15a oder Wechselrichtersatz EW f1, Anschlüsse für Fernhörer, Mikrophon, Taste, Fernbesprechungsgerät, zwei Instrumente für Anodenstrom und Röhrenspannungen.
Röhrentype RV2,4P700 9x vorhanden.
Entwicklung durch Telefunken, Fertigung u.a. auch durch VEF Riga.

Net weight (2.2 lb = 1 kg)
23 kg / 50 lb 10.6 oz (50.661 lb)

Source of data
-- Collector info (Sammler)

Mentioned in
Kommerzielle Nachrichtengeräte von 1897-1945; Salzmann

Literature/Schematics (1)
Die Deutschen Funknachrichtenanlagen, Bd. 2 (p 35)

Author
Model page created by a member from A. See "Data change" for further contributors.
