Model: 33W
Antique radios, Old Time Radios
33W
Country:
Austria
Manufacturer/Brand:
Minerva; Wien
Year: 1932 / 1933
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 9702
previous
|
Result List
|
next
|
New search for Radios etc.

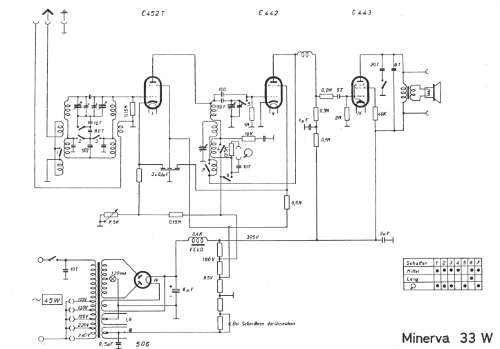

Schematics etc.: 2 (for
