Model: Minerphon MA
Antique radios, Old Time Radios
Minerphon MA
Country:
Austria
Manufacturer/Brand:
Minerva; Wien
Year: 1930 ?
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 112497
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
TRF with reaction (regenerative); ReactionTRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Alternating Current supply (AC) / 110-220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Magnetic Loudspeaker of high quality (4 magnet poles) Improved magnetic speaker. (horse-shoe-type with 4 poles). Haut-parleur magnétique perfectionné (avec 4 pôle).
Vierpoliges Magnetsystem - meist hufeisenförmiger Magnet. Aus den Unterlagen geht selten eindeutig hervor, ob es das 4- oder 2pol-System oder (ab 1932) sogar ein Freischwinger ist. Zur Unterscheidung siehe «Radios von gestern» Seiten 61 und 329ff.
www.radiomuseum.org
Model: Minerphon MA
Material
Various materialsMade of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?

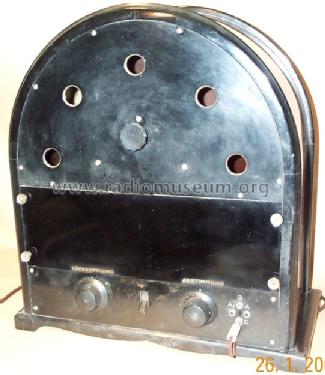

Shape
Table-Cathedral-Radio.
Dimensions (WHD)
360 x 390 x 200 mm / 14.2 x 15.4 x 7.9 inch
Valves / Tubes
3:
E415
(more
for members)
Notes
Gleichrichterröhre 1801 vermutlich nicht original?
Source of data
- - Data from my own collection
This model was suggested by Leo Brtna.
More pictures
No further information
