Model: 67HFP1 (67 HFP 1) Ch= HS-544 (HS544)

Antique radios, Old Time Radios

67HFP1 (67 HFP 1) Ch= HS-544 (HS544)

Country: United States of America (USA) Manufacturer/Brand: Motorola Inc.; Schaumburg (IL)
Year: 1956 ? Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 82784 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Specialities Rec.Player+Audio.Amp+LSRecord Player with integrated audio amplifier and loudspeaker.
Power type and voltage Alternating Current supply (AC) / 117 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out 4 Loudspeakers4 built-in loudspeakers of any principle.
4 haut-parleurs.
4 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
www.radiomuseum.org Model: 67HFP1 (67 HFP 1) Ch= HS-544 (HS544) Valves / Tubes 6: 6AU6 (more for members)
Notes Push-pull output stage; color=maroon & tan.

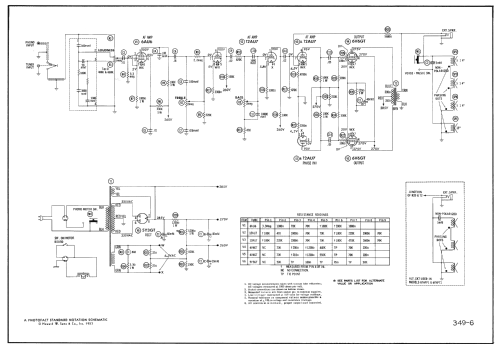

Circuit diagram reference Beitman Radio Diagrams Vol. 17, 1957Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA.

This model was suggested by Egon Penker.

No further information on

67HFP1 (67 HFP 1) Ch= HS-544 (HS544) (Motorola Inc.; Schaumburg (IL))
