Model: SH17GL (SH 17 GL) Ch=HS-764

Antique radios, Old Time Radios

SH17GL (SH 17 GL) Ch=HS-764

Country: United States of America (USA) Manufacturer/Brand: Motorola Inc.; Schaumburg (IL)
Year: 1960 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 78401 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Specialities Rec.Player+Audio.Amp+LSRecord Player with integrated audio amplifier and loudspeaker.
Power type and voltage Alternating Current supply (AC) / 120 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out 4 Loudspeakers4 built-in loudspeakers of any principle.
4 haut-parleurs.
4 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
www.radiomuseum.org Model: SH17GL (SH 17 GL) Ch=HS-764 Valves / Tubes 5: 12AX7 (more for members)
Notes Stereo.

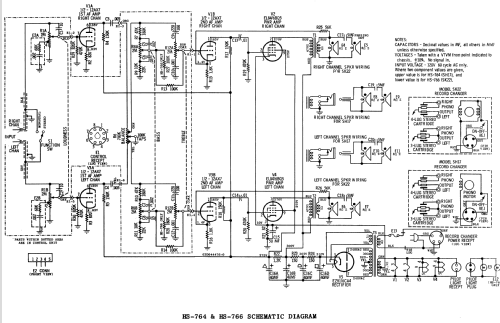

Circuit diagram reference Beitman Radio Diagrams Vol. 20, 1960Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA.
Mentioned in Beitman Radio Diagrams 1960Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA.

This model was suggested by Trev Levick.

No further information on

SH17GL (SH 17 GL) Ch=HS-764 (Motorola Inc.; Schaumburg (IL))
