Model: SK183A (SK 183 A) Ch= HS-1259 + HS-1264
Antique radios, Old Time Radios
SK183A (SK 183 A) Ch= HS-1259 + HS-1264
Country:
United States of America (USA)
Manufacturer/Brand:
Motorola Inc.; Schaumburg (IL)
Year: 1964 ?
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 92890
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Principle
RF-Circuit (separate); IF-Freq. 455/10700Passiv or active RF circuit as (tuning) device for a receiver.
Passiver oder aktiver HF-Kreis als Abstimmvorsatz für einen Empfänger - aber auch breitband HF-Vorverstärker.
Wave bands
Broadcast (BC) and FM.Mittelwellen und UKW (FM).
Specialities
Rec.Player+Audio.Amp+LSRecord Player with integrated audio amplifier and loudspeaker.
Power type and voltage
Alternating Current supply (AC) / 120 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
6 Loudspeakers6 built-in loudspeakers of any principle.
6 haut-parleurs.
6 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
www.radiomuseum.org
Model: SK183A (SK 183 A) Ch= HS-1259 + HS-1264
Valves / Tubes
5:
6C9VHF Doppeltetrode; mit Sockel E10-73 = Novalsockel mit zusätzlichem Mittelstift.
(more
for members)
Transistors
13:
(more
for members)
Notes
Chassis HS-1259 Tuner-Pre-Amplifier; HS-1264 Power Amplifier.
Chassis used in Modells SK180A, 181A, 182A and 183A.
Circuit diagram reference

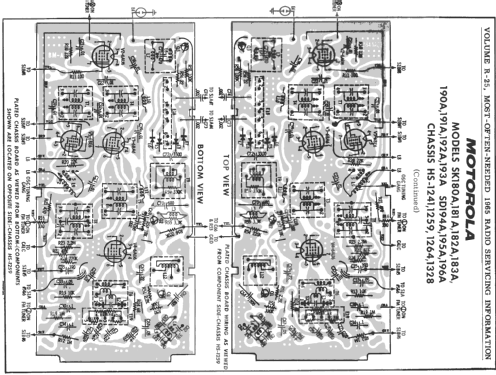

Beitman Radio Diagrams Vol. 25, 1965 Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA.
This model was suggested by Egon Penker.
No further information
