Model: SK80 (SK 80) Ch= HS-969 (HS969)
Antique radios, Old Time Radios
SK80 (SK 80) Ch= HS-969 (HS969)
Country:
United States of America (USA)
Manufacturer/Brand:
Motorola Inc.; Schaumburg (IL)
Year: 1961 ?
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 88066
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 455/10700Superhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
7 AM circuit(s);
9 FM-circuit(s)
Wave bands
Broadcast (BC) and FM.Mittelwellen und UKW (FM).
Specialities
Record Player (perh.Changer)Plattenspieler oder Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 120 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
5 Loudspeakers5 built-in loudspeakers of any principle.
5 haut-parleurs.
5 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät.
www.radiomuseum.org
Model: SK80 (SK 80) Ch= HS-969 (HS969)
Valves / Tubes
11:
ECC85
(more
for members)
Notes
Tubes HS-968: 3 x 12AX7A, 6 x 6V6GTA, 3DG4.

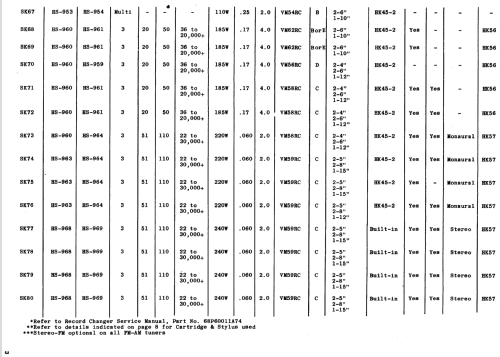

Chassis HS-969 and HS-968 used in Models: SK56-1, SK57-1, SK77, SK78, SK79 and SK80.
Chassis HS-969 is an AM/FM receiver with preamp and HS-968 is the poweramp with
power supply.
Circuit diagram reference
Beitman Radio Diagrams Vol. 22, 1962 Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA.
This model was suggested by Egon Penker.
No further information
on
SK80 (SK 80) Ch= HS-969 (HS969) (Motorola Inc.; Schaumburg (IL))
