Model: HRO-50-1 (HRO50-1)
Antique radios, Old Time Radios
HRO-50-1 (HRO50-1)
Country:
United States of America (USA)
Manufacturer/Brand:
National Company, Inc.; Malden (MA)
Year: 1951 / 1952
Type:
Amateur-Receiver
Mod.-ID = 49567
previous
|
Result List
|
next
|
New search for Radios etc.

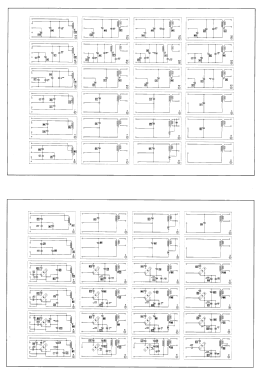

Schematics etc.: 3 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 455 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Wave bands
Broadcast, Long Wave and more than two Short Wave bands.Langwellen-, Mittelwellen- und mehr als zwei Kurzwellenbereiche.
KW-Bereiche bedeuten meistens, dass ein KW-Bereich vorhanden plus gespreizte Bänder. Es kann sich aber auch um eine Anzahl KW-Bänder ohne ganzen Bereich handeln.
Power type and voltage
Alternating Current supply (AC) / 110-120 / 220-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
/ 8 W
www.radiomuseum.org
Model: HRO-50-1 (HRO50-1)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
501 x 257 x 420 mm / 19.7 x 10.1 x 16.5 inch
Valves / Tubes
15:
6BA6
(more
for members)
Notes
coverage 0,05 - 30 MHz (9 coil sets 50-100 / 100-200 / 180-430 / 480-960 / 900-2050 kHz / 1,7-4 / 3,5-7,3 / 7-14,4 / 14-30 MHz, bandspread in HAM bands), AM/CW/SSB (BFO);
improved model of HRO-50 with one IF stage added and cascaded IF transformers;

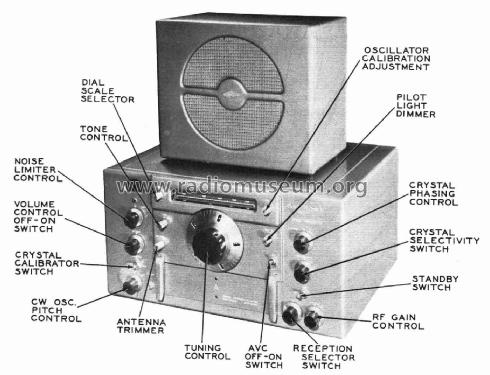

internal power supply, optional external speaker HRO-50TS, optional crystal calibrator XCU-50-2, optional narrow band FM - adapter NFM-83-50.
External source of data
Ernst Erb
Source of data
Shortwave Receivers-Past & pres.Shortwave Receivers - Past and Present; Fred Osterman, N8EKU.
Circuit diagram reference
Rider's Perpetual, Volume 22Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
