Berlin-Stereo 23741 Art. Nr. 821/60

Neckermann-Versand KG; Frankfurt a.M.

  • Year
  • 1961/1962
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 75768
    • Brand: Twen Tone

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 472/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110,127,220,240 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Berlin-Stereo 23741 Art. Nr. 821/60 - Neckermann-Versand KG;
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 660 x 390 x 270 mm / 26 x 15.4 x 10.6 inch
  • Notes
  • DIN-Buchse f. Tonabnehmer, DIN-Buchse f. Tonband, 2x Ausgang f. 2 Lautsprecher, Hersteller Körting GmbH Grassau.

    Die UKW-Abstimmung dient bei Kurzwelle als Kurzwellenlupe.

  • Net weight (2.2 lb = 1 kg)
  • 12.4 kg / 27 lb 5 oz (27.313 lb)
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Reinhard Hopfe. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Berlin-Stereo is part of the collections of the following members.

 Forum

Forum contributions about this model: Neckermann-Versand: Berlin-Stereo 23741 Art. Nr. 821/60

Threads: 1 | Posts: 1

Hallo liebe Mitleser,

diese genial einfache Bastelei möchte ich niemandem vorenthalten. Zunächst wunderte ich mich über den vermeintlichen "Wellenschalter" an der rechten seite meines Körting Berlin. Der hatte da nichts verloren...
Ein unbekanntes Modell???

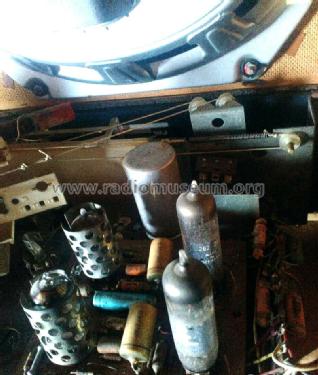

Nach dem Öffnen der Rückwand begann mir zu schwanen, was da der Grund des Drehknopfes war.
Offensichtlich war das Skalenseil irgendwann mal abgefallen. Dieses wieder Aufziehen, erschien dem Vorbesitzer allem Anschein nach zu schwierig zu sein und deshalb ersann er folgende Lösung:



Ein Loch durch die Seitenwand zu bohren und einen Knauf direkt an den UKW Tuner zu flanschen ist mit allergrößter Sicherheit die bequemste Lösung gewesen... Ich war schier baff.... aber irgendwie amüsiert. Papa stand damals sicher als Held da... :o)

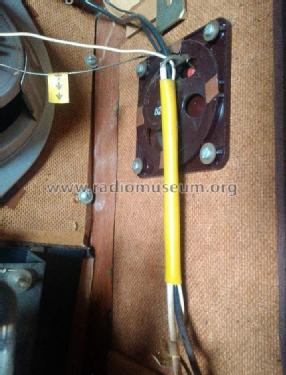

Hier ein Bild der Achse mit dem Klemmstück:

Und so ersann es der Konstrukteur. (Skalenseil noch nicht wieder aufgezogen)

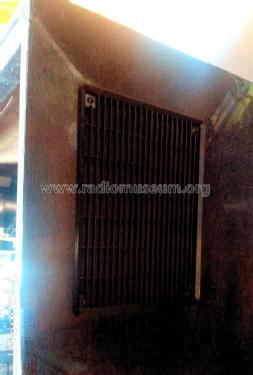

UKW war so problemlos zu tunen. Natürlich ohne Bewegung des Skalenzeigers. Aber immerhin! Leider ist nun ein hässliches 10mm Loch in der Seitenwand.
Ich hoffe auf einige Schmunzler im Forum.

Beste Grüße,

Jochen

Jochen Amend, 25.Aug.09
