Model: Unavo (Vielfachmessgerät) 9
Antique radios, Old Time Radios
Unavo (Vielfachmessgerät) 9
Country:
Germany
Manufacturer/Brand:
Neuberger, Josef
Year: 1974 ?
Type:
Radio Repair EquipmentAlle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.
Mod.-ID = 120181
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Power type and voltage
Dry Batteries / 1,5 & 2 x 15 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
www.radiomuseum.org
Model: Unavo (Vielfachmessgerät) 9
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD)
185 x 50 x 90 mm / 7.3 x 2 x 3.5 inch
Transistors
3:
Notes

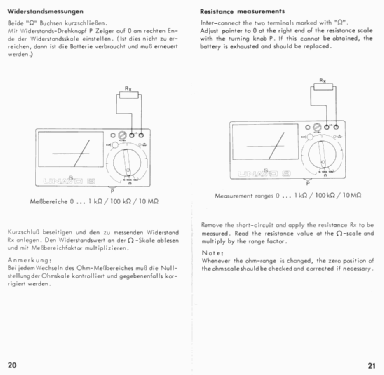

Analoges Vielfachmessgerät mit elektronischem Überlastschutz in allen Bereichen. Bis 600V AC und 1500V DC, Gleich- und Wechselstrom bis 3A, Widerstand bis 10M.
Ausgezeichnet mit dem iF Design Award 1974 für Industriedesign.
Net weight (2.2 lb = 1 kg)
0.8 kg / 1.8 lb
This model was suggested by Nikolaus Löwe.
Die Batterie 1,5V dient zur Widerstandsmessung in den niedrigen Bereichen. Die rechte Batterie 15V (Type Varta V74 PX) ist zur Widerstandsmessung im Bereich bis 10M, die obere Batterie 15V ist für das Relais des elektronischen Überlastschutzes. Dieses schaltet auch bei drastischer Überlast rechtzeitig ab, wenn man z.B. Spannungen im mA-Bereich misst. Daher schätze ich dieses Messgerät so sehr.
No further information
on
Unavo (Vielfachmessgerät) 9 (Neuberger, Josef)
