Superspulensatz SSp136 (SSp 136)
Country: Germany Manufacturer/Brand: Neumann, Gustav, Creuzburg /Werra (Thür.); (Ostd.)
Year: 1950 – 1959 Type: Wireless modul post 1920 (not a component) Mod.-ID = 82573 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle not available; IF-Freq. 468 kHzWo could not yet load up more information. Members can load up data, photos, schematics, use the forum etc. We help each other worldwide. Join us! See «membership» on the HP.
Nous navon pas eu la chance de poser plus des dates.
Uns fehlt die Information. Mitglieder laden solche hoch, wie auch Bilder, Schemas etc. Siehe unter «Mitgliedschaft» auf der HP.
Tuned circuits 6 AM circuit(s);
Wave bands Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage No current needed
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org Model: Superspulensatz SSp136 (SSp 136) Material Various materialsMade of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?
Shape Chassis only or for «building in»
Dimensions (WHD) 80 x 56 x 90 mm / 3.1 x 2.2 x 3.5 inch

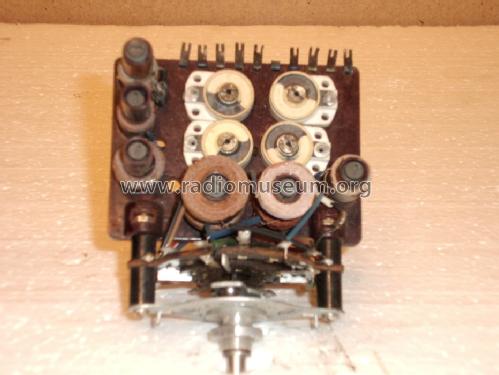

Notes Besteht aus Wellenschalteraggregat VOW-4t, 2× ZF-Bandfilter, Saugkreis S2. Ursprünglich Bandfilter I und Bandfilter II, ab 1954/55 beide ersetzt durch Universalfilter III. Schalterstellungen K-M-L-TA. Bakelit-Grundplatte, Kreisschalter mit versilberten Kontakten. Spulen: Hf-Litze Kreuzwickel. Eingesetzt in AM-Supern kleinerer Betriebe aber auch im Handel für Bastler erhältlich.
Net weight 0.2 kg / 7.1 oz
Price in first year of sale 30 DM
Source of data -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung. / Radiokatalog Band 2, Ernst Erb
Mentioned in Funktechnik H.10/1950

This model was suggested by Wolfgang Eckardt.
Bandfilter verschiedener Herstellungszeiten. More pictures
