Model: Sonata 52W (52 W)
Antique radios, Old Time Radios
Sonata 52W (52 W)
UKW vorbereitet
Country:
Germany
Manufacturer/Brand:
Niemann & Co., Werner, Nicolette-Rundfunkwerke; Halle SBZ/DD
Year: 1953 / 1954
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 81161
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 468 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
8 AM circuit(s);
Wave bands
Broadcast, Long Wave and more than two Short Wave bands.Langwellen-, Mittelwellen- und mehr als zwei Kurzwellenbereiche.
KW-Bereiche bedeuten meistens, dass ein KW-Bereich vorhanden plus gespreizte Bänder. Es kann sich aber auch um eine Anzahl KW-Bänder ohne ganzen Bereich handeln.
Power type and voltage
Alternating Current supply (AC) / 110,130,220,240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 20 cm = 7.9 inch
www.radiomuseum.org
Model: Sonata 52W (52 W) UKW vorbereitet
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
650 x 450 x 325 mm / 25.6 x 17.7 x 12.8 inch
Valves / Tubes
6:
ECH11
(more
for members)
Notes
8 Tasten, 2-stufiger Bandbreitenschalter. Erste Modelle mit e-dyn. Lautsprecher, später mit perm.-dyn. Lautsprecher und Drossel. Ortssendertaste für UKW-Einbauchassis UVS54 vorgesehen. 2xMW, 4xKW-Bereiche. Anschlüsse zum Umlöten für Heizung AZ11/EZ12 am Trafo vorhanden. Siehe auch Variante "Ortssendertaste".
Source of data
Geschichte der RI der DDR 1945-67Die Geschichte der Rundfunkindustrie der DDR 1945 bis 1967. Ausgabe 2000 durch Funk Verlag Bernhard Heim.
/ Radiokatalog Band 2, Ernst Erb
Literature/Schematics
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Wolfgang Eckardt.

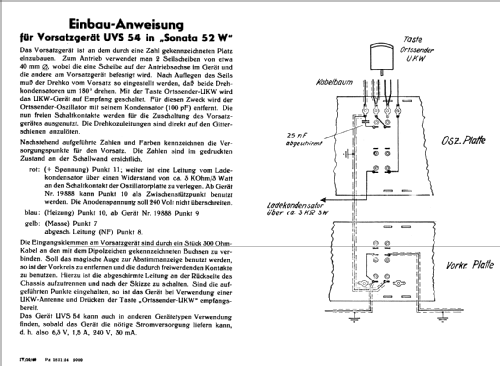

Mit eingebautem UKW-Vorsatz UVS54 von Niemann
