Sonata Antennenverstärker ATV100 (ATV 100)


Country: Germany Manufacturer/Brand: Niemann & Co., Werner, Nicolette-Rundfunkwerke; Halle SBZ/DD
Year: 1955 Type: RF (Radio Frequency-) AmplifierHF-Amplifier only.
Hochfrequenz-Verstärker, also kein vollständiges Radio.

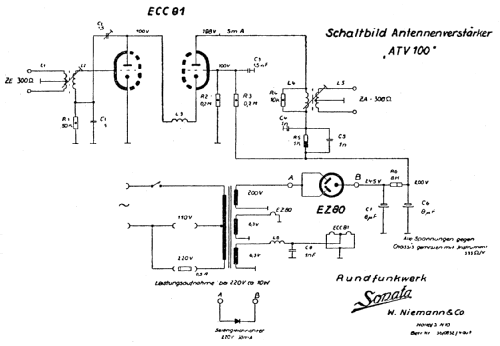

Mod.-ID = 80997 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Radio Frequency Amplification only
Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage Alternating Current supply (AC) / 110/220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.

www.radiomuseum.org Model: Sonata Antennenverstärker ATV100 (ATV 100) Material Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.

Shape Chassis only or for «building in»
Valves / Tubes 2: ECC81Doppel-Triode, europäische Ausführung der 12AT7, speziell für VHF (UKW) entwickelt, auch für NF gut geeignet; hohe Verstärkung, niederer Innenwiderstand. Dennoch in Europa eher unbedeutend: Vorgänger für UKW waren hauptsächlich die Pentoden EF42 und EF80 (UF42, UF80). Nachfolger waren die Doppel-Trioden ECC85, PCC85 und UCC85 mit spezieller Abschirmung zwischen den beiden Systemen. [Jacob Roschy, 21.Dec.02]     (more for members)
Notes UKW - Bereich.
Collectors' prices 1 Collector price (for members)
Source of data -- Collector info (Sammler) / Radiokatalog Band 2, Ernst Erb
Literature/Schematics -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.

This model was suggested by Robert Latzel.

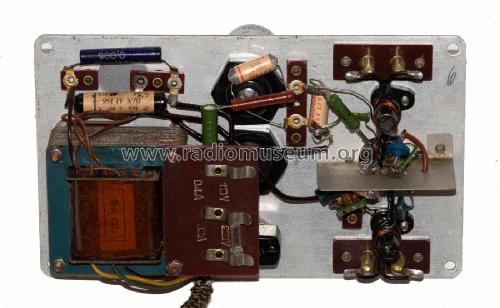

Serien Nr.7114 More pictures
No further information on

Sonata Antennenverstärker ATV100 (ATV 100) (Niemann & Co., Werner, Nicolette-Rundfunkwerke; Halle SBZ/DDR, später N.-Trotha (Ostd.))
