Model: UKW-Stereo-Empfänger SE-9/14 (SE9/14)
Antique radios, Old Time Radios
UKW-Stereo-Empfänger SE-9/14 (SE9/14)
Country:
Germany
Manufacturer/Brand:
Nogoton, Norddeutsche Gerätebau; Delmenhorst/Oldenburg
Year: 1965 – 1968
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 117290
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 10700 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
14 FM-circuit(s)
Wave bands
VHF only (not necessary in FM)UKW-Gerät ohne weitere Wellenbereiche - muss nicht FM sein!.
Power type and voltage
Alternating Current supply (AC) / 110; 125; 150; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: UKW-Stereo-Empfänger SE-9/14 (SE9/14)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Book-shelf unit
Valves / Tubes
9:
E88CC
(more
for members)
Transistors
5:
(more
for members)
Notes
Der UKW-Stereo-Empfänger SE-9/14 (SE9/14) von Nogoton hat den Stereo-Decoder D-5/1 (ID = 98124) eingebaut. Mittenanzeige mit magischer Waage EMM801. Wurde laut Firmenangabe auch im Holzgehäuse angeboten.
Der Nogoton SE-9/1 ist das gleiche Modell ohne Pilottonfilter SF-4.
Collectors prices
2 Collector prices (for members)
Source of data
-- Collector info (Sammler)
This model was suggested by Bernhard Nagel.

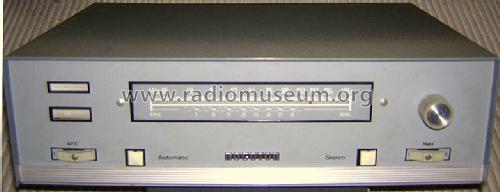

Bild aus ebay
Bild aus ebay
Further information on
UKW-Stereo-Empfänger SE-9/14 (SE9/14) (Nogoton, Norddeutsche Gerätebau; Delmenhorst/Oldenburg)
Hallo werte Fachleute,
zu der Schaltung/Funktion dieses Gerätes hätte ich Fragen:
- Wozu ist der Stereoschalter, wenn doch meines Erachtens laut Schaltplan kein Stereodekoder verbaut wurde? Oder wird hier ein zusätzlicher Filter eingeschaltet? Leider finde ich den Stereoschalter auch nicht im Schaltplan.
- Ist der Schalter S1 der Automatik-Schalter und schaltet die AGC ab?
Vielen Dank für Ihr Interesse, mfG Willi Ribbe
