Model: K3G (K 3 G)
Antique radios, Old Time Radios
K3G (K 3 G)
220V
Country:
Germany
Manufacturer/Brand:
Nora
Year: 1928 / 1929
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 3778
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
TRF with reaction (regenerative); 2 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Direct Current supply (DC) / 220 VoltDC set.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Appareil à courant continu.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Gleichstromnetz-Gerät
Das Gleichstromnetz erfordert, dass der Stecker richtig gepolt sein muss, damit der Apparat spielt und keine Spannung auf dem Chasses gegen Erde auftritt!
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: K3G (K 3 G) 220V
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
355 x 210 x 170 mm / 14 x 8.3 x 6.7 inch
Valves / Tubes
3:
RE034sIdentisch - sofern ebenfalls Type «Serieröhre» - mit Philips A425 /Valvo W406 und: Cossor 410HF, Dario TA25, Geco HL410, Mazda DZ2222, Mullard PM3A, Radiofoto C25, Triotron W412, Tungsram HR406, Vatea RX406, Visseaux RO4125, Klangfilm 70404. Quelle: «Radios von gestern» Seite 242.
(more
for members)
Notes
auch 2× 054, 084; 3-fach Spulenkoppler vorne [560]. Strukturierte Hartgummifront oder ähnliches Material.
Price in first year of sale
110
RM
Collectors prices
1 Collector price
(for members)
Source of data

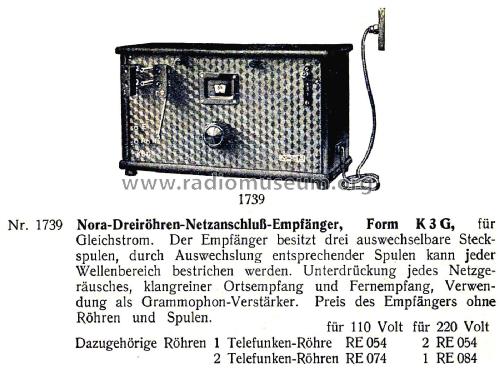

Radio-Diehr, Berlin, 1928Infos im Katalog Radio-Diehr, Berlin, von 1928.
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Röhren in FS-BestückungstabellenDie als Nachdruck erhältliche Broschüre Funkschau Bestückungstabellen für Rundfunkempfänger erwähnt das Gerät mit Röhrenbestückung. Leider ist dieses Werk sehr mit Fehlern behaftet! Zudem oft nicht die Originalröhenbestückung geführt, sondern die mit moderneren Ersatzröhren (z.B. REN904 statt REN 804), was zu Schwingneigung führen kann.
Mentioned in
Kat. Radio-WEB 1929Im Katalog Radio-WEB 1929 erwähnt.
Further information on
K3G (K 3 G) 220V (Nora)
Guten Tag!
Mein K3G220 ist von der Technik her doch stärker verbastelt als zunächst angenommen. Irgendwann wurde das Gleichspannungsnetzteil außer Funktion gesetzt und ein Batteriekabel implantiert. Diverse Leitungen (Kabel bzw. Drähte) fehlen, Widerstände wurden ersetzt und ich suche daher Fotos vom Originalzustand des Chassis (oben wie unten).
Vielleicht gelingt dann der Rückbau so originalgetreu wie möglich.
Grüße
Axel Harten.
