Model: Koffer K26

Antique radios, Old Time Radios

Koffer K26

Country: Germany Manufacturer/Brand: Nora
Year: 1936 / 1937 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 7900 previous | Result List | next | New search for Radios etc. Schematics etc.: 3 (for members) Principle TRF without reaction (non reg.dir.receiver); 1 RF-stage(s); 2 AF-stage(s)TRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.
Tuned circuits 2 AM circuit(s);
Wave bands Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage Batteries (storage and/or dry) / 100+2 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out Magnetic Loudspeaker of high quality (free mooving)Free swinging magnetic speaker. Haut-parleur à membrane libre.
Freischwinger-Lautsprecher, also Magnetsystem mit frei schwingender Zunge, in Deutschland ab 1932 (nicht vorher!). Also ein wesentlich verbessertes magnetisches System. Siehe «Radios von gestern» Seite 61 und 331.
www.radiomuseum.org Model: Koffer K26 Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 320 x 320 x 220 mm / 12.6 x 12.6 x 8.7 inch
Valves / Tubes 4: KF4 (more for members)
Notes +Akku 5kg!;Kunstl.blau
Net weight 6.6 kg / 232.8 oz
Price in first year of sale 248 RM
Collectors prices 3 Collector prices (for members)
Source of data HndB.d.d.Rundfunk-H. 1936/37Handbuch des deutschen Rundfunk-Handels 1936/37 (1.Jahrgang!). / Radiokatalog Band 1, Ernst Erb

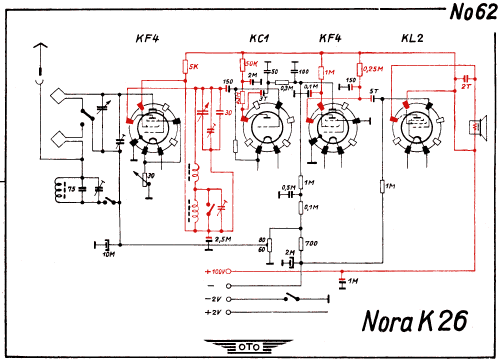

Circuit diagram reference Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Mentioned in Radios von gestern mit AbbildungDas Bild ist im Buch Radios von gestern - bestellbar bei HEROLD-oberhaching@t-online.de zu finden.

The book radios von gestern shows a picture. You can order the book at www.amazon.de or directly through HEROLD-oberhaching@t-online.de - worldwide.

Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
