Model: S30WL (S 30 WL)
Antique radios, Old Time Radios
S30WL (S 30 WL)
Country:
Germany
Manufacturer/Brand:
Nora
Year: 1931 / 1932
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 8012
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF with reaction (regenerative); 1 RF-stage(s); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
2 AM circuit(s);
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Alternating Current supply (AC) / 120-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: S30WL (S 30 WL)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Table-Cathedral-Radio.
Dimensions (WHD)
445 x 500 x 240 mm / 17.5 x 19.7 x 9.4 inch
Valves / Tubes
4:
RENS1204Identisch mit Philips E442S /Valvo H4080D und: Cossor 41MSG, Dario TE42S, Mazda DW2, Mullard S4VX, Radiofoto S4150E, Triotron S410N, Tungsram AS4100, Vatea SV490, Visseaux RS4142N. Quelle: «Radios von gestern» Seite 242.
(more
for members)
Notes
sei 1.Nora m.Edyn,aber 1929 Norac.A
Price in first year of sale
265
RM
+
Collectors prices
2 Collector prices (for members)
Source of data
Radio-Zentrale Prohaska 1931/32Radio-Zentrale Prohaska 1931/32
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Röhren in FS-BestückungstabellenDie als Nachdruck erhältliche Broschüre Funkschau Bestückungstabellen für Rundfunkempfänger erwähnt das Gerät mit Röhrenbestückung. Leider ist dieses Werk sehr mit Fehlern behaftet! Zudem oft nicht die Originalröhenbestückung geführt, sondern die mit moderneren Ersatzröhren (z.B. REN904 statt REN 804), was zu Schwingneigung führen kann.
Mentioned in
Schnorr-Katalog Nr.53 1931Im Radio-Katalog Nr.53 der Firma Radio-Schnorr (Georg) von 1931 aufgeführt.
Picture reference

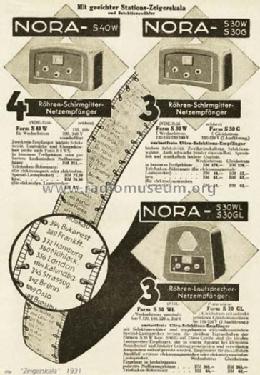

Das Modell ist im «Radiokatalog» (Erb) abgebildet.
ebay: aron.sec
ebay: aron.sec
