• Year
  • 1952/1953
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 19211

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 473/10700 kHz
  • Tuned circuits
  • 9 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 25 cm = 9.8 inch
  • Power out
  • 6 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Super 400-10 Ch= 5204 - Nordmende, Norddeutsche Mende-
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 580 x 380 x 250 mm / 22.8 x 15 x 9.8 inch
  • Notes
  • 2 Ausführungen:
    Chassis 5204 bis Nr. 21045
    Chassis 5204A ab Nr. 21046.

    Dieses Gerät wurde auch mit Skalenplatte in goldfarbiger Schrift ausgestattet (neuere Variante nach Serien-Nr. 21046)

  • Net weight (2.2 lb = 1 kg)
  • 14 kg / 30 lb 13.4 oz (30.837 lb)
  • Price in first year of sale
  • 408.00 DM
  • External source of data
  • Erb

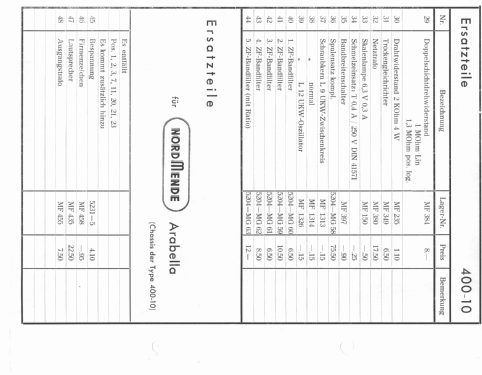

  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Nordmende,: Super 400-10 Ch= 5204

Threads: 4 | Posts: 5

Liebe Radiofreunde!

Ich bin gerade dabei, 2 solche Geräte zu restaurieren. Dabei bin ich auf Einiges draufgekommen, das ich Ihnen nicht vorenthalten möchte:

Innenleben: Die Bandfilter sind von hinten auf die Trägerplatte geklebt und bei vielen (auch anderen) Modellen beginnen sich Klebestellen zu lösen, was beim Abstimmen nicht selten dazu führt, dass man einbricht und dabei die Spulen-Drähte reißen können; die Reparatur ist dann meist ziemlich aufwändig. Abhilfe bringt vorheriges routinemäßiges Nachkleben mittels Cyanacryl-Kleber; dabei Vorsicht, der Kleber kriecht in feinste Spalten und kann auch den Abstimmkern irreversibel festlegen (kann man ev. mit Kriechöl- od. Silikonspray vermeiden)!

Skalenplatte: Nach vorsichtiger Reinigung mittels Glasreiniger (an unauffälliger Stelle vorher probieren!) lässt Silikon-Spray die Skala wieder in neuem Glanz erstrahlen und versiegelt diese nachhaltig. Beim (Wieder-) Einbau sollte auf die Gummidämpfer (alternativ Isolierband)nicht vergessen werden, da die Glasplatte unter Spannung geraten und brechen kann, v. a. wenn man die Schrauben zu sehr anzieht.

Gehäuse: Da hängt´s davon ab, was man im Sinn hat. Wenn´s nur um eine Auffrischung geht, hat sich bewährt: Zunächst gründlich entstauben, reinigen, trocknen lassen und mittels Speziallösung (Gemisch aus ca. 70%Xyladecor alpin (Auswahl je nach Grundfarbe), 20% Silikon-Fassadenimprägnierung, 10% Schalöl)imprägnieren (dabei für gute Lüftung sorgen; die Dämpfe sind nicht gerade harmlos!)   und mittels PU-Schaumstoff-Schwamm glätten und glänzen; dadurch verschwinden Risse und Schrammen zum Großteil. Sobald der Lack einigermaßen trocken ist, mit Silikonspray und PU-Schwamm nachbehandeln; ein paar Tage trocknen lassen. Wer´s ganz gut meint, kann dann die Sache mit Möbelpolitur (z. B. Neupol) noch verfeinern; das Ergebnis kann sich durchaus sehen lassen, wobei der Grundcharakter des Altgerätes noch erhalten bleibt.

Ich hoffe, ich konnte mit diesen Tipps weiterhelfen                       Dr. R. Bengesser, eh

Rudolf Bengesser, 04.May.14

Weitere Posts (1) zu diesem Thema.

Hallo,

ich räume gerade etwas auf. Dabei sind mir einige Teile eines 400-10 in die Hände gefallen: Bodenabdeckung, org. Schaltbild, Rückwand. Ein auch vorhandenes Skalenglass ist erstmal für ein Mitglied reserviert welches schon vor Jahren danach suchte, da warte ich erstmal auf eine Rückmeldung. Dies alles wäre für Porto zu haben.

VieleGrüße Tobias Flück.

Tobias Flück, 17.Feb.13

Weitere Posts (1) zu diesem Thema.

Liebe Radiofreunde!

Dieses Gerät scheint es in mehreren Ausführungen zu geben, wie u. a. aus den E-bay-Auktionen ersichtlich ist; zumindest gibt es Versionen mit Oval, bzw. Rundlautsprecher vom gleichen Modell.

 Interessant ist auch die die UKW-Abstimmung; sie geschieht, wie (früher) bei zahlreichen Rimlock-Modellen, über die ECH81. Sie kann recht leicht die Ursache sein, sollte der UKW-Empfang einmal nicht funktionieren od. schlecht sein.

LG Dr. R. Bengesser

Rudolf Bengesser, 12.Dec.09

Weitere Posts (1) zu diesem Thema.

Greetings all,

                     I'm looking for a dial glass for a Nordmende Mende 400-10. Will pay cost plus shipping to Canada.

                        Gary

John Kershaw, 15.Nov.08

Weitere Posts (2) zu diesem Thema.
