Model: Norma-Luxus
Antique radios, Old Time Radios
Norma-Luxus
Country:
Germany
Manufacturer/Brand:
Nordmende, Norddeutsche Mende-Rundfunk GmbH, Bremen-Hemeling
Year: 1961 – 1963
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 23818
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 5 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
10 FM-circuit(s)
Wave bands
Broadcast, Long Wave and FM.Langwellen, Mittelwellen und UKW (FM).
Bei Geräten Anfangs der 50er Jahre ist der UKW-Bereich noch beschränkt, führt also nicht bis 108 MHz.
Power type and voltage
Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
/ 3 W
www.radiomuseum.org
Model: Norma-Luxus
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape

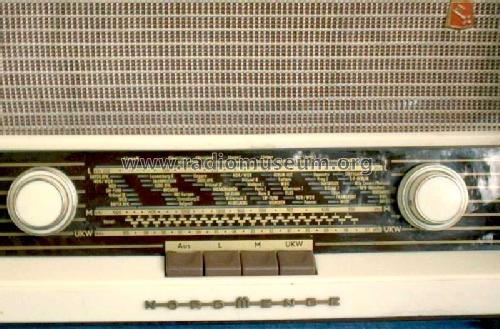

Tablemodel with Push Buttons.
Dimensions (WHD)
360 x 230 x 200 mm / 14.2 x 9.1 x 7.9 inch
Valves / Tubes
5:
ECC85
(more
for members)
Notes
Technische Daten wie Norma, jedoch anderes Gehäuse.
Price in first year of sale
225
DM
Collectors prices
4 Collector prices (for members)
External source of data
Erb
Source of data
HdB d.Rdf-& Ferns-GrH 1961/62Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1961/62 durch VDRG, Verlag für Radio-Foto-Kino.
More pictures
Further information on
Norma-Luxus (Nordmende, Norddeutsche Mende-Rundfunk GmbH, Bremen-Hemelingen)
Liebe Radiofreunde,

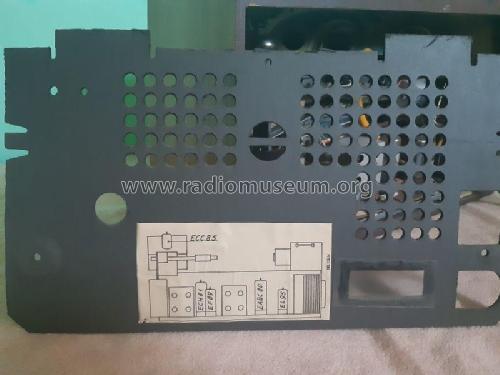

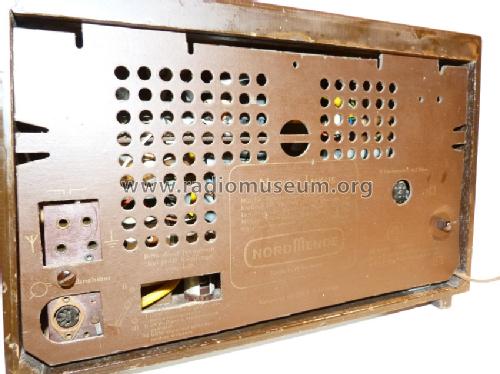

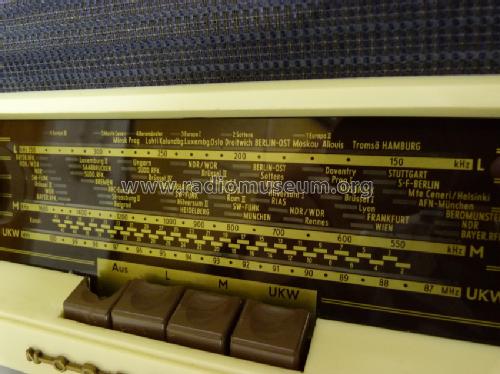

mein erstes Projekt seit ich im Radiomuseum bin ist die Restauration dieses Modells. Allerdings bin ich mir über die möglichen Modellenummern nicht ganz im Klaren, die zu diesem Modell auch noch nicht angegeben sind. Auf dem hochgeladenen Schaltplan hier im Radiomuseum steht "0/620", auf dem Schild innen in meinem Radio rechts von der TA-Buchse steht "Z13" und daneben die Seriennummer (bei mir: 14189). Auf der Skalenscheibe in meinem Radio steht unten links "Norma 62". Das Modell könnte also die Modellnummer "0/620" oder "62" oder "Z13" sein ? Vielleicht können andere Mitglieder, die diese Modell besitzen, bitte an den entsprechenden Stellen schauen. Möglicherweise lassen sich sogar innerhalb der Jahre 1961-1963 noch unterschiedliche Varianten finden.
Schöne Grüße
Tim Küpper
