Model: Super 435GW (435 GW)
Antique radios, Old Time Radios

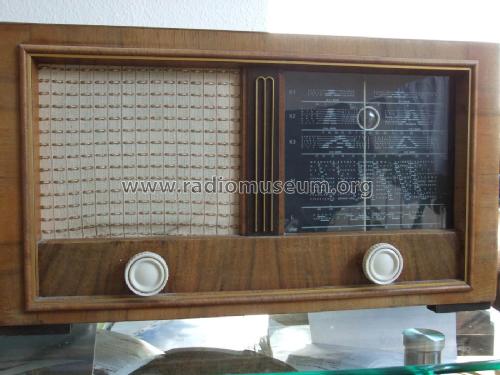

Super 435GW (435 GW)
Country:
Germany
Manufacturer/Brand:
Nordmende, Norddeutsche Mende-Rundfunk GmbH, Bremen-Hemeling
Year: 1949 / 1950
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 7769
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 473 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Ready for FM, has Broadcast, Long Wave, several Short Wave.AM and ready for FM (VHF). At the beginning of FM one could buy radios which had already FM on knob and dial but you could choose to have FM later or not. Préparé pour MF (onde ultra-courte, bande FM).
Das Gerät hat UKW oder ist für UKW vorbereitet. Zumindest sollte die Skala den Bereich führen - meist nicht bis 108 MHz.
Power type and voltage
AC/DC-set / 220A110 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 21 cm = 8.3 inch
www.radiomuseum.org
Model: Super 435GW (435 GW)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
560 x 310 x 250 mm / 22 x 12.2 x 9.8 inch
Valves / Tubes
5:
UCH11
(more
for members)
Notes
Nordmende Super 435GW hat 6 gespreizte KW-Bereiche.

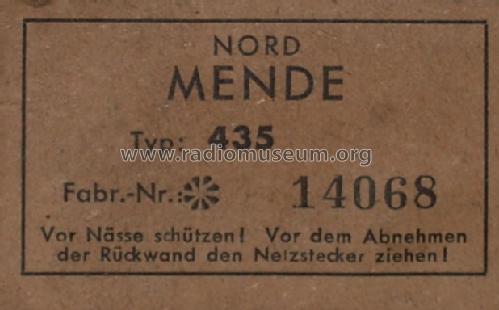

Die Bezeichnung 435 GW wird nur im Grosshandels-Katalog genannt, auf dem Typschild ist 435 angegeben.
Das Radio wurde wahrscheinlich mit oder ohne Spartrafo geliefert.
Vorbereitet für den Einsatz der UKW-Einbau-Einheit E1.
Price in first year of sale
435
DM
Collectors prices
4 Collector prices (for members)
Mentioned in
Funkschau (FS)Das Gerät kommt in der Zeitschrift FUNKSCHAU (Code 60) des Franzis Verlag, München, vor. Die Funkschau ist die bedeutendste Radiofachzeitschrift in Deutschland, die sich allerdings in Richtung Kommunikation geöffnet hat und auch heute wieder eine führende Rolle einnimmt. Die Folgezahlen (JJNN) weisen auf Jahr und Nummer hin.
(5008)
Literature/Schematics
Katalog Radio Phono Elektro 1949/50 der Firma Keller & Co., GmbH, Hamburg 11.
More pictures
Further information on
Super 435GW (435 GW) (Nordmende, Norddeutsche Mende-Rundfunk GmbH, Bremen-Hemelingen)
Scheinbar habe ich einen Hang zu Gruselradios.
http://www.radiomuseum.org/forum/mil_torn_eb_tornister_empfaenger_b_gruselradio.html
Auch Youngtime r bleiben nicht verschont:
Das Gerät enthielt so gut wie keine einzige intakte Lötstelle. Alle kalt . Als hätte in Bremen das neue Personal noch geübt oder noch kein Lotzinn gehabt.
Dies ist nicht unbedingt der Nachwelt vorzuwerfen.
Der Kondensator zum Erdanschluss des Allströmers fehlte einfach. Scheinbar seit Beginn.
Ein Abschirmblech des HF Teils fehlte.
Hallo, z.Zt. beschäftige ich mich mit einem NordMende Super 435.
Wer kennt sicher den Originalzustand? a) Meine vier Bedienknöpfe sehen mendetypisch aus und scheinen original. Ist es richtig, dass der Wellenschalterknopf keine Beschriftung (z.B. KW1,KW2,KW3,MW usw.) hat? b) Das Chassis hat die Brückenmöglichkeit für Wechselstrombetrieb 110-125-240 Volt. Diese ist aber nicht beschaltet, es ist lediglich die Brücke für 220Volt Allstrom vorhanden. Die Abschirmfolie hat eine Aussparung für den Spartransformator und der Gehäuseboden vier Bohrungen zum gleichen Zweck. Das Holz um die Bohrungen weist aber keine Druckstellen auf. Der Trafo schien nie bestückt. Auf der Rückwand ist auch nur 220Volt Allstrom ausgewiesen. Gab es dieses Gerät auch ohne den eigentlich überflüssigen Spartransformator? Vielen Dank Werner Braun
