Model: Rundfunk-Tischgerät tasti 9/112A Ch= 769.112.A
Antique radios, Old Time Radios
Rundfunk-Tischgerät tasti 9/112A Ch= 769.112.A
Country:
Germany
Manufacturer/Brand:
Nordmende, Norddeutsche Mende-Rundfunk GmbH, Bremen-Hemeling
Year: 1967 – 1969
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 27028
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 8 (for
members)
Principle
Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
10 FM-circuit(s)
Wave bands
VHF only (not necessary in FM)UKW-Gerät ohne weitere Wellenbereiche - muss nicht FM sein!.
Power type and voltage
Dry Batteries / 6 × 1,5 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
/ 1 W
www.radiomuseum.org
Model: Rundfunk-Tischgerät tasti 9/112A Ch= 769.112.A
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
200 x 165 x 80 mm / 7.9 x 6.5 x 3.1 inch
Transistors
10:
AF106Material/Aufbau/Pol.: Germanium Mesa PNP;
Form/Case: TO-72 Anschlussfolge: EBCs;
Daten/electr.data: I F: 1 mA; U F: 12 V; Isp: 2 µA; ß (beta): 25-65; N: 30 mW; Imax(Ic): 10 mA; Umax(Uce): -25 V; f g(FT): 330 MHz; tmax: 90 °C.
-
Notes

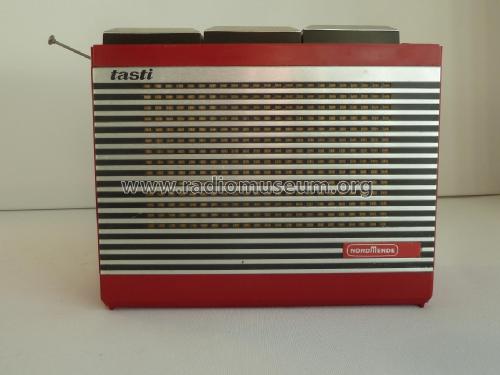

Das tragbare Nordmende Rundfunk-Tischgerät tasti hat 3 UKW-Stationstasten, die jeweils auch als Ein/Aus-Schalter fungieren.
Gehäusedipol für UKW, ansteckbare Teleskopantenne.
Externe Stromversorgung über Netzteil möglich.
Gehäuseausführungen in rot, grün, weiss und schwarz.
Modell hat 7 FM-ZF-Kreise, während das VDRG-Handbuch fälschlicherweise 6 ZF-Kreise nennt.
Dioden: 4× AA112, 2× AA118, 2× BA170, 2× BA150, ZD16.
Net weight
1.2 kg / 42.3 oz
Price in first year of sale
129
DM
Collectors prices
2 Collector prices (for members)
External source of data
erb
Source of data
Handbuch VDRG 1967Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1967.
Mentioned in
Handbuch VDRG 1968Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1968.
Literature/Schematics
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
