Model: DR-49 (DR49)
Antique radios, Old Time Radios
DR-49 (DR49)
Country:
Japan
Manufacturer/Brand:
Panasonic / National - Panasonic
Year: 1979 – 1983 ?
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 74141
previous
|
Result List
|
next
|
New search for Radios etc.
schematic requested
Schematics etc.: 0 (for
members)
Principle
Superhet, double/triple conversion; IF-Freq. 2000/455Double or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon.
Wave bands
Broadcast, Long Wave, more than 2 x SW plus FM.LW, MW/BC, several SW plus FM (long-, medium-, short waves plus FM). GO (OL), PO (OM), quelques OC et MF (onde ultra-courte, bande FM).
LW, MW, mehrere KW plus UKW.
«mehrere KW» Kann mehrere unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder KW durchgehend plus gespreizte Bänder.
Aus den Unterlagen war nicht ersichtlich, ob auch der MW-Bereich unterteilt ist (sehr selten).
Power type and voltage
Line AND Batteries (any type) / 110/220 VoltLine supply as well as battery supply possible.
Alimentation secteur et alimentation de batterie possible.
Netz- und Batteriespeisung möglich.
Das Gerät - meist ein Reiseapparat - lässt sich aus dem Netz oder aus Batterien speisen, wobei es sich um Akkus oder Batterien handeln kann. Grosse Reiseempfänger ab Mitte 50er Jahre können einen im Gerät aufladbaren NiCd-Akku enthalten, der nun auslaufen kann
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 2 W
/ Ø 10.2 cm = 4 inch
www.radiomuseum.org
Model: DR-49 (DR49)
Material
Various materialsMade of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
480 x 200 x 355 mm / 18.9 x 7.9 x 14 inch
Transistors
39:
Notes

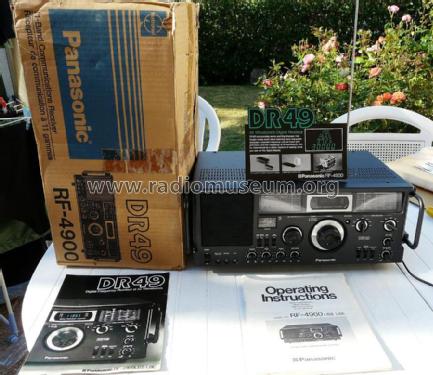

Coverage LW, BC(MW), SW 1600 - 30000 kHz, VHF(FM). Below 3000 kHz single conversion, above 3000 kHz double conversion. Digital counter active on all bands. Sold in US as RF-4900 (not covering LW).
Net weight
8 kg / 282.2 oz
Collectors prices
1 Collector price
(for members)
Source of data
Shortwave Receivers-Past & pres.Shortwave Receivers - Past and Present; Fred Osterman, N8EKU.
This model was suggested by Martin Bösch.

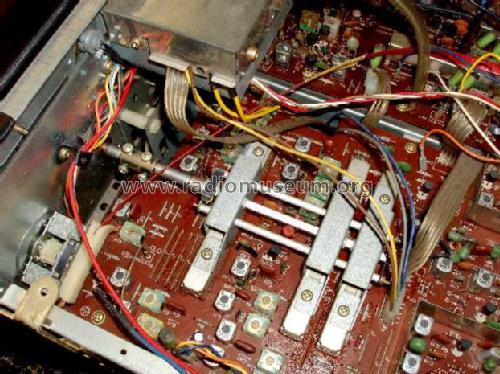

Innenansicht: Zählergehäuse re in der Mitte, Schwachstellender LMKU-Umschalter darüber und der KW-Wellenschalter re schräg oben.
Schwachstelle: KW-Wellenumschalter - sw-bandswitch
