Trisodyne 4254
Country:
France
Manufacturer/Brand:
Péricaud; Paris (voir aussi Péricaud Fils)
Year: 1928
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 98862
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Batteries (storage and/or dry)Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Trisodyne 4254
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD)
370 x 250 x 220 mm / 14.6 x 9.8 x 8.7 inch
Valves / Tubes
4:
R69John Koster: Soweit wir wissen, wurde diese Dario Röhre (Trigrille) mit einem zusätzlichen Raumladungsgitter, nur für ein Jahr hergestellt. Die Röhre hat einen 4-Stift Sockel mit zwei Seitenstiften für G1 und G3. Das Raumladungsgitter G1 (verbunden mit einer positiven Spannung) verkleinert die Raumladungswolke um den Heizfaden und ermöglicht somit eine höhere Emission.
Péricaud verwendete diese Röhren in einigen Trisodyne-Modellen als Verkaufsstunt, war aber -wie sich herausstellte- alles humbug. Die Produktion wurde nach einem Jahr aufgegeben...
Um Ersatzprobleme zu umgehen, könnte man einfach die Trigrilles durch eine normale Bigrille austauschen, unter Beibehaltung der gleichen Funktionalität. Natürlich ist -nach einigen Anpassungen- auch eine einfache Triode in der Tropadyne-Schaltung (Mischer/Oszillator) denkbar.
Christian Adam teilte uns folgende Daten mit:
S= 0,5mA/V; µ= 25; Ri= 50kOhm; Ua max= 80V
DARIO gibt im Datenblatt eine abweichende Stiftanordnung als STANDARD an!
(more
for members)
Notes

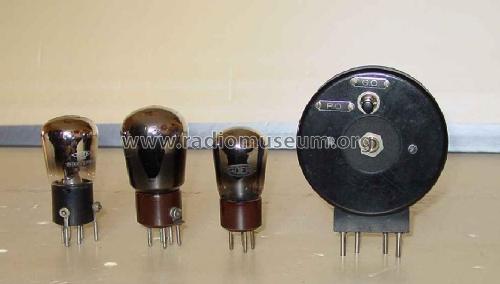

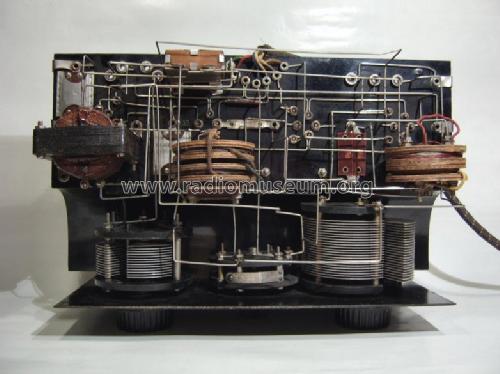

4 Tubes receiver. 1st stage: triple grid (trigrille, DARIO R69) oscillator and mixer, 2nd stage: triple grid (different trigrille, type unknown) intermediate frequency amplifier, 3rd stage: triode (type unknown) grid leak detector, 4th stage: penthode (DARIO R79) audio amplifier. "Transformateur" with switch (GO/PO). Wooden case with blue linen cover and black metal front.
Net weight
2 kg / 70.5 oz
Source of data
- - Data from my own collection
This model was suggested by John Koster.
