Model: PE Musical 5V (5 V)

Antique radios, Old Time Radios

PE Musical 5V (5 V)

ECL82

Country: Germany Manufacturer/Brand: Perpetuum-Ebner
Year: 1958 – 1961 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 22009 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.

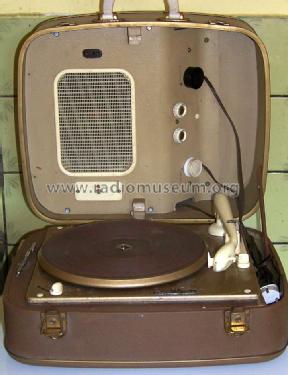

Specialities Rec.Player+Audio.Amp+LSRecord Player with integrated audio amplifier and loudspeaker.
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld). / 2 W
www.radiomuseum.org Model: PE Musical 5V (5 V) ECL82 Material Leather / canvas / plastic - over other material
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 428 x 350 x 222 mm / 16.9 x 13.8 x 8.7 inch

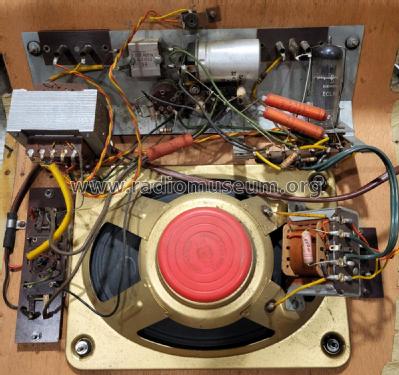

Valves / Tubes 1: ECL82Triode + Strahlbündel-Endtetrode.Während der lange dominierenden EABC80 gab es wenig Bedarf für NF-Vor + End-Kombiröhren. Daher gab es nur die für TV-Zwecke entwickelte ECL82. Deren Triodensystem war als NF-Vorstufe überdimensioniert. Das Endsystem ist, ungünstig für Wechselstromempfänger, für nur 200V ausgelegt und hat eine eher geringe Verstärkung.[Jacob Roschÿ, 14.Mar2003]
Notes Phono-Chassis = Rex A/4.
Net weight 10 kg / 352.7 oz
Price in first year of sale 299 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1958/59Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1958/59 durch VDRG, Verlag für Radio-Foto-Kino. / Radiokatalog Band 2, Ernst Erb

No further information on

PE Musical 5V (5 V) ECL82 (Perpetuum-Ebner)
