Model: 76 Console
Antique radios, Old Time Radios
76 Console
Country:
United States of America (USA)
Manufacturer/Brand:
Philco, Philadelphia Stg. Batt. Co.; USA
Year: 1929 / 1930
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 51146
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)

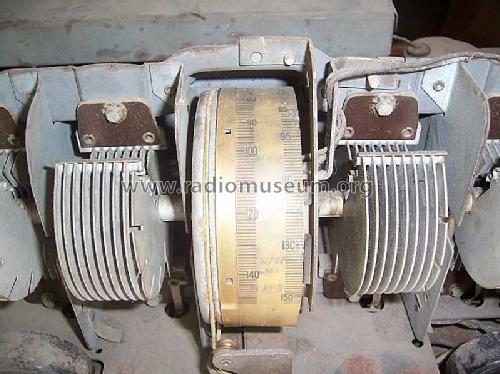

Principle
TRF Tuned-radio-frequency (straight) general; Screengrid 1926-1935
Tuned circuits
4 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Alternating Current supply (AC) / 115 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: 76 Console

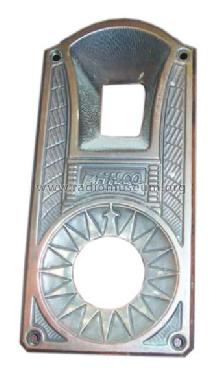

Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console, Highboy (legs > 50 %).
Valves / Tubes
7:
224Siehe auch 224_Rectifier
(more
for members)
Notes
Model 76 was available in a console, highboy, lowboy, and table cabinets. Cabinets are similar to models 87 and 95. Model 73 was similar to model 76, but with a power supply designed for 25-40 cycles.
Price in first year of sale
112
$
External source of data
Ernst Erb
Source of data
Radio Collector`sGuide 1921-Radio Collector`sGuide 1921-; McMahon, Morgan E.; Vintage Radio, CA90274, USA. (1981)
Circuit diagram reference
Rider's Perpetual, Volume 2Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
Mentioned in
Pre-War Consoles; Stein, 2000Mark.V.Stein: Pre-War Consoles, over 3500 Console/Floor model radios 1930-1942 pictured ,identified ,and valued;Radiomania books,2000,ISBN 0-9647953-3-7
Literature/Schematics
Collector's Guide to AR6.Ed. Slusser tubeCollectors Guide to Antique Radios, 6th Edition, 2005 by John Slusser. See also other editions (incl. Bunis).
(Philco 1928-36 Wiring Diagrams, Parts Lists, and Essential Service Data)
copy gen. von John Goller Radio Attic
