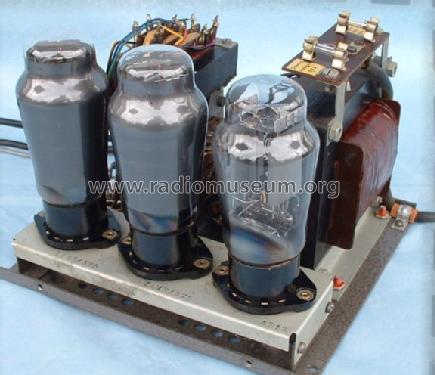

20-Watt-Endstufe VE1401 (VE 1401)

EL12/325


Country: Germany Manufacturer/Brand: Philips Radios - Deutschland
Year: 1951 – 1953 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353.
Mod.-ID = 19143 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.

Power type and voltage Alternating Current supply (AC) / 110; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.

Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
/ 20 W

www.radiomuseum.org Model: 20-Watt-Endstufe VE1401 (VE 1401) EL12/325 Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.

Shape Tablemodel, with any shape - general.
Dimensions (WHD) 185 x 155 x 195 mm / 7.3 x 6.1 x 7.7 inch
Valves / Tubes 3: EL12/325Launched 1938 by Telefunken.
Predecessors / Vorgänger: AL5; Successors / Nachfolger:~EL34
18 W power output pentode with almost twice the sensitivity as the AL5, intended for applications designed for normal output pentodes as the EL11, but where twice the output power is desired.
A suffix /xxx indicates the max. voltage this tube is especially selected for, otherwise its 250 V.
The EL12 spez. has a plate top cap. The EL6 is a parallel type with P base.

18 W- Kraft-Endpentode mit fast doppelter Empfindlichkeit wie die AL5, vorgesehen für Schaltungen, die für normale Endröhren wie die EL11 entwickelt wurden, aber doppelte Sprechleistung haben sollen.
Ein Zusatz /xxx deuted auf die max. Spannung, für welche diese Röhre selektiert wurde, sonst 250 V.
Die EL12 spez. hat eine Anodenkappe. Die EL6 ist eine Paralleltype mit Topfsockel. [Jacob Roschÿ,13May2003]
    (more for members)

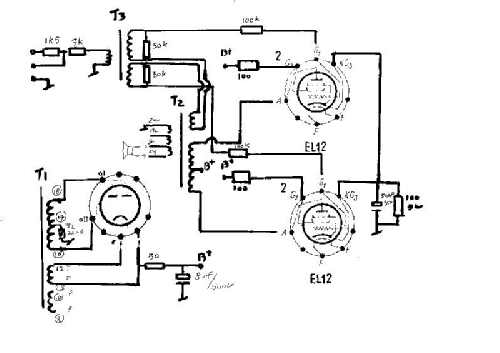

Notes Philips 20-W-Gegentakt-Endstufe VE1401.
Frequenzbereich 50···15000 Hz; 2 Eingänge, 2 Ausgänge.

Net weight 5.5 kg / 194 oz
Price in first year of sale 215 DM
Collectors prices 1 Collector price (for members)
External source of data Erb
Source of data Kat.d.Rundf.GrossH.1951/52Im Katalog des Rundfunk-Grosshandels von 1951/52 aufgeführt (VERG, Curt Rint, Funk-Technik).


Maurice Hamm aus ebay, Verkäufer bassschmid aus ebay, Verkäufer bassschmid More pictures
