Model: 2811
Antique radios, Old Time Radios
2811
Country:
Netherlands
Manufacturer/Brand:
Philips; - Eindhoven; Netherlands
Year: 1930 / 1931
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 13176
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 7 (for
members)
Principle
TRF without reaction (non reg.dir.receiver)TRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.
Tuned circuits
3 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Specialities
Record Player (perh.Changer)Plattenspieler oder Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: 2811
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console with any shape - in general (details not known).
Dimensions (WHD)
650 x 890 x 450 mm / 25.6 x 35 x 17.7 inch
Valves / Tubes
6:
E442Siehe die Unterschiede zur E442S (Kolben und elektrische Daten) - und auch die 4-Stift-Ausführung der E442.
(more
for members)
Notes
LS=2063 [3331420B] Radioteil entspricht dem 2511b mit stärkerer Endröhre E443N. Extra Gleichrichterröhre für Lautsprecher-Erregung.
Net weight
85 kg / 2998.2 oz
Price in first year of sale
1750
SFr
Collectors prices
2 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0
Mentioned in
Les Radio PHILIPS de coll.Im französischen Buch Les Radio PHILIPS de collection von Guy Biraud aus 1983 gibt es Infos über das Gerät plus Bild.
Literature/Schematics
-- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation.
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.

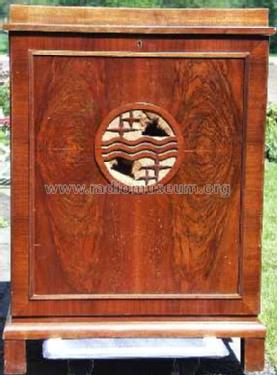

unrestaurierte Frontansicht.
Plattenspieler und Bedienelemente des Radio.

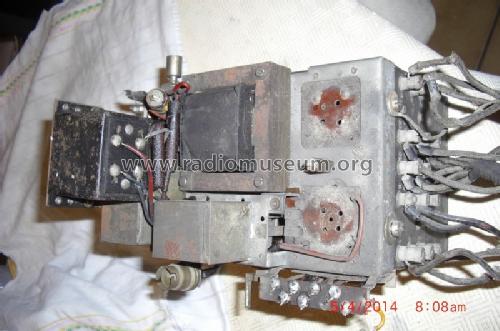

Teilansicht Chassis.
More pictures
Further information on
2811 (Philips; - Eindhoven; Netherlands)
Beim restaurieren meines Philips 2811 - Musikschrankes entdeckte ich ein kleines Schild.
Wer kann mir dazu Hinweise geben, was dieses Schild aussagt?
Ich gehe davon aus, dass es der Radio-Händler in Den Haag war, der dieses Schildchen anbrachte.
Gibt es heute noch eine solche Firma, die der Branche zuzuordnen ist?
Sucht man im www, dann scheint "Caminada" ein bekannter und verbreiteter Firmenname zu sein.
Auf eine Antwort freut sich
Wolfgang Eckardt
