• Year
  • 1942–1944
perfect model
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 13332

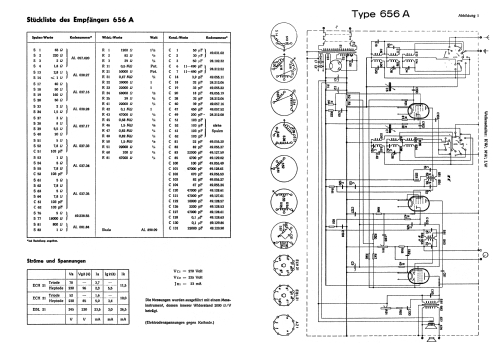

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Superheterodyne (common); ZF/IF 468 kHz; 2 AF stage(s)
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 52 Watt: 110; 125; 145; 200; 220; 245 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 17 cm = 6.7 inch
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: 656 A - Philips - Schweiz
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 395 x 275 x 197 mm / 15.6 x 10.8 x 7.8 inch
  • Notes
  • Der Philips Klein-Super im Philite-Gehäuse, Type 565A hat eine "schwebende Skala" für LW 708 - 2000 m (424 - 150 kHz), MW 175 - 585 m (1714 - 513 kHz) und KW 13,7 - 51 m (21,9 - 5,88 MHz). Fadingausgleich auf zwei Röhren wirkend, Stetig regulierbare Tonblende. Anschluss für Tonabnehmer. Eingebaute Temperatursicherung. Elektrodynamischer Lautsprecher Typ 9678 R/50 mit 17 cm Durchmesser. 2 Skalenlampen 8045 D-00. Bedienungselemente: vorne Lautstärkeregler und Wellenschalter, linke Seitenwand Netzschalter und Tonblende, rechte Seitenwand Abstimmung.

    Dieses Modell wurde vermutlich in den Niederlanden hergestellt, im Kamp Vught (Gefangenenlager Herzogenbusch) und von Philips in Eindhoven.
    Es gibt weiter noch Schwestermodelle die aus den Niederlanden nach Schweden exportiert wurden.

    Wir gehen der Frage nach, ob das auch das gleiche Chassis ist wie Médiator 167A und Jura 656.
    Falls Sie ein solches Gerät besitzen: Können Sie uns bitte Fotos senden, vor allem auch des Typenschildes. Wir wissen nicht bestimmt, ob das Modell überhaupt in der Schweiz gebaut wurde!
    Gäste können dazu das
    Kontaktformular
    verwenden. Danke.

  • Net weight (2.2 lb = 1 kg)
  • 6.250 kg / 13 lb 12.3 oz (13.767 lb)
  • Price in first year of sale
  • 350.00 SFr
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Circuit diagram reference
  • Thali-Schemasammlung und Tungsram-Röhrenbestückung.
  • Literature/Schematics (3)
  • Philips Folder for 1943/1944.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Philips - Schweiz: 656 A

Threads: 1 | Posts: 2

Da die Schweiz relativ hohe Zölle erhob, sah sich Philips etwa Anfang der 1930er Jahre veranlasst, eine schweizer Produktion aufzuziehen.

Ob auch dieses Gerät tatsächlich in der Schweiz gebaut wurde, ist z.Zt. nicht nachprüfbar. Eigentlich handelt es sich bei diesem Modell um eine niederländische Kriegsproduktion unter deutscher Besatzung mit Häftlingen als Arbeiter.



Anmerkung: Um wiederholte Anlageversuche von vornherein zu unterbinden, führen wir als Nachschlagewerk auch "falsche" Modelle, wenn sie in der Literatur erscheinen.

Konrad Birkner † 12.08.2014, 10.Feb.13
