Model: 666B (666 B)

Antique radios, Old Time Radios

666B (666 B)

Country: Italy Manufacturer/Brand: Philips Italy; Milano (MI)
Year: 1942 ?? Type: Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner Mod.-ID = 134122 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 468 kHz

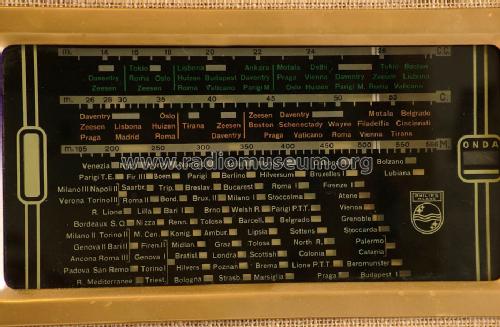

Wave bands Mittelwellen und zwei Kurzwellen.
Bei der KW kann es sich um einen Gesamtbereich plus gespreiztes Band oder um zwei Bänder ohne Gesamtbereich handeln.Broadcast plus 2 Short Wave bands.
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110-220 Volt
Loudspeaker/pwr.out Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

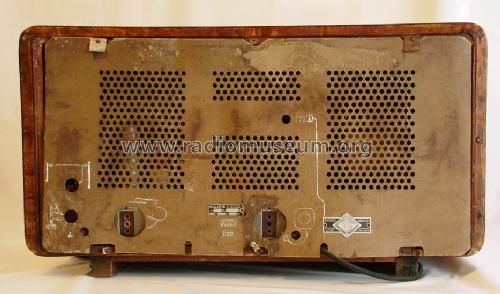

from Radiomuseum.org Model: 666B (666 B) Material Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case

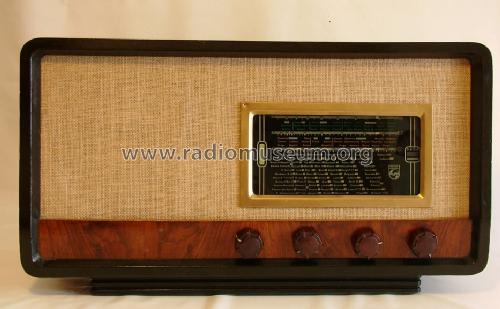

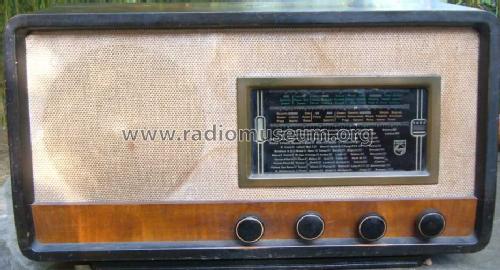

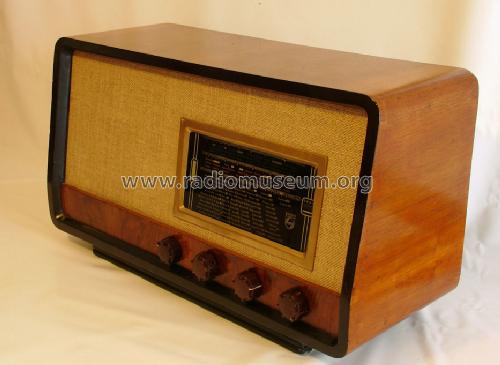

Shape Tablemodel, low profile (big size).
Valves / Tubes 5: ECH4 (more for members)
Notes Mobile identico al 478, 478A e 478 IV. Indicatore ottico di sintonia.

This model was suggested by Matteo Vannini.

More pictures

More information on

666B (666 B) (Philips Italy; Milano (MI))

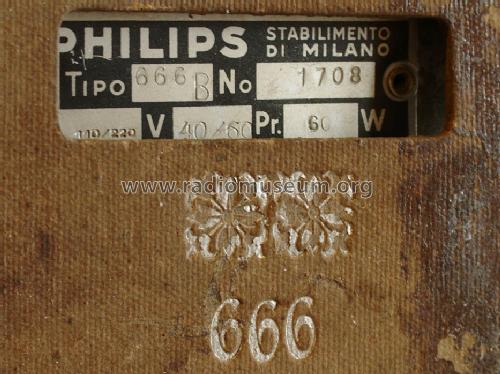

philips: 666B (666 B); (11.09.2008) Matteo VanniniHits: 257 Replies: 0 Lo schema dell'apparecchio è simile a quello del 666 del 1941-42. Mancano le date sui trasformatori di media e di alta frequenza. Tuttavia e sicuramente databile prima della fine della guerra dalla presenza degli stemmi Savoia sulle valvole. Per uno schema identixo ci si può riferire al 560/A sempre della Philips
