Model: 770A
Antique radios, Old Time Radios
770A
Country:
Switzerland
Manufacturer/Brand:
Philips - Schweiz
Year: 1932 / 1933
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 13211
previous
|
Result List
|
next
|
New search for Radios etc.

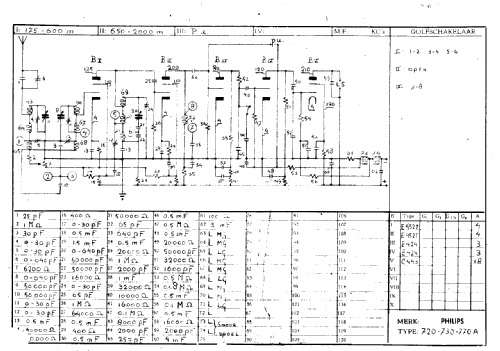

Schematics etc.: 0 (for
members)
Principle
TRF without reaction (non reg.dir.receiver)TRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.
Tuned circuits
3 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC) / 100-250 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ Ø 21 cm = 8.3 inch
www.radiomuseum.org
Model: 770A
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console with any shape - in general (details not known).
Dimensions (WHD)
650 x 950 x 550 mm / 25.6 x 37.4 x 21.7 inch
Valves / Tubes
6:
E452TNicht zu verwechseln mit der selteneren E452.
Gemäss HT Schmidt gibt es in der Literatur viele unterschiedliche Aussagen über die E452 - aber über die E452T heisst es: HF-, Audion-, oder NF-Tetrode, wahlweise mit US5-Sockel oder mit 5-Stift-Europasockel (Babani, Brans-Vademecum, Röhrencodex, Prehled Elektronek, Illustrated History of Philips Radio Valves)
(more
for members)
Notes
Ch=720A , Lautsprecher Type 2055 mit 40 Ohm
Net weight
85 kg / 2998.2 oz
Price in first year of sale
7500
FF
External source of data
E. Erb 3-907007-36-0
Mentioned in
Les Radio PHILIPS de coll.Im französischen Buch Les Radio PHILIPS de collection von Guy Biraud aus 1983 gibt es Infos über das Gerät plus Bild.
No further information
