Model: 790A (790 A)
Antique radios, Old Time Radios
790A (790 A)
Country:
Great Britain (UK)
Manufacturer/Brand:
Philips GB
Year: 1936
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 128975
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 128 kHz; 2 AF-stage(s)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 25 cm = 9.8 inch
www.radiomuseum.org
Model: 790A (790 A)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console, Lowboy (legs < 50 %).
Valves / Tubes
5:
FC4
(more
for members)
Notes
Radio has lift up bakelite dial with tuning meter.
Source of data
-- Collector info (Sammler)
This model was suggested by Wolfgang Bauer.
More pictures
Further information on
790A (790 A) (Philips GB)
Ich bekam das Chassis eines Philips 790A zur Reparatur. Das Chassis wurde vom Besitzer in eine solide Holzkonstruktion eingebaut, da er das Gehäuse zum Tischler zur Überholung gegeben hat.
Diese Holzkonstruktion hat den großen Vorteil, die Skala ohne Beschädigung der Bowdenzüge fix befestigt zu haben. Diese Skala läßt sich auch in der Originalkassette herausklappen. Eine nicht alltägliche Konstruktion, die aber alle Philips Geräte dieser Serie haben.
Außerdem ist so das Chassis in jeder Lage zugänglich ohne etwas zu beschädigen.
Montagerahmen aus Holz
Das Gerät war früher schon einmal überholt worden, alle defekten Kondensatoren und Elkos waren schon getauscht.
Das Gerät funktionierte auf KW und LW normal, nur die MW war tot.
Dank Mr. Roy Johnson, der den Schalt- und Lageplan zum Modell geladen hatte, war die Fehlersuche nicht ganz so schwer.
Eine Kontaktfeder des Wellenschalters im Eingangskreis war gebrochen. Noch nicht ganz, aber durch Materialermüdung war kein Kontakt mehr gegeben und bei der ersten Berührung brach die Spitze ab. In meinen Schatzkisten konnte ich eine ähnliche Kontaktfeder finden. Die Befestigungslaschen hatten die gleiche Dimension, nur die Kontaktfeder mußte in die richtige Lage gebogen werden. Insgesamt eine Arbeit auf engstem Raum für ruhige Hände und viel Geduld, da ein Ausbau des Wellenschalters eine noch viel größere Arbeit gewesen wäre.
Gebrochene und neue Kontaktfeder
Neu montierte Kontaktfeder am Wellenschalter

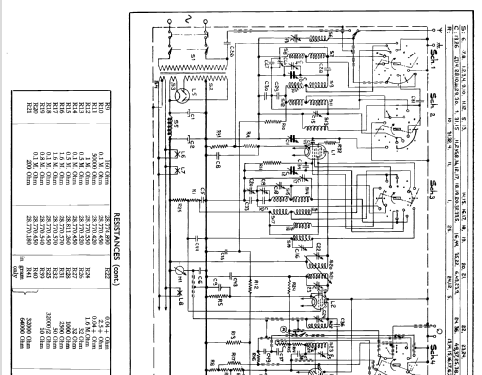

Schaltplanauszug
Jetzt funktioniert das Gerät wieder wie in den besten Tagen. Mit etwas Aufwand läßt sich auch so ein fast aussichtsloser Fall retten.
MfG. W B.
More...
