Model: A43U/D (A43 U/D)
Antique radios, Old Time Radios
A43U/D (A43 U/D)
Country:
Germany
Manufacturer/Brand:
Philips Radios - Deutschland
Year: 1940 ?
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 7157
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 472 kHz
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.Broadcast (MW) and Long Wave.
Power type and voltage
AC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!AC/DC-set / 110 Volt
Loudspeaker/pwr.out
Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
from Radiomuseum.org
Model: A43U/D (A43 U/D)
Material
Bakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.Bakelite case
Shape
Tablemodel, low profile (big size).
Valves / Tubes
4:
ECH3
(more
for members)
Philips A43U/D (Rückansicht)
More pictures
More information on
A43U/D (A43 U/D) (Philips Radios - Deutschland)
Obwohl das Gerät A43U/D heisst - D für Deutschland? - wurde es in Frankreich produziert, zumindest stammen alle Bauteile aus französischer Produktion. Der DR-Pressaufdruck auf der Geräteoberseite, soll wohl auf die Verwendung im Deutschen Reich hinweisen. Auch die Sender-Skala ist in deutscher Sprache und weist die damaligen gängigen Sendernamen auf.
Hallo,

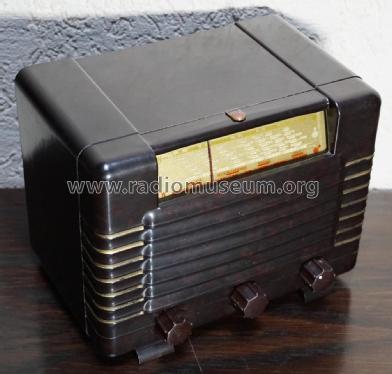

ich erwarb heute eine Philips A43UD und habe einen merkwürdigen, relativ großen Aufdruck auf der Oberseite des Gerätes entdeckt. Es handelt sich um einen kreisförmigen, erhabenen Aufdruck , mit der Buchstabeninschrift DR (Deutsches Reich???). Es erscheint der Eindruck, dass dieser Aufdruck bereits in der Pressform eingearbeitet war.

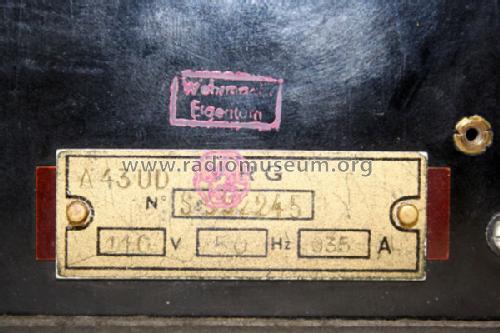

Desweiteren habe ich noch eine Frage: Was bedeutet im Typenschild die Abkürzung VRG?
Danke für alle gutgemeinten Antworten!
Aglef
