Model: Adagio 52 BA511A
Antique radios, Old Time Radios

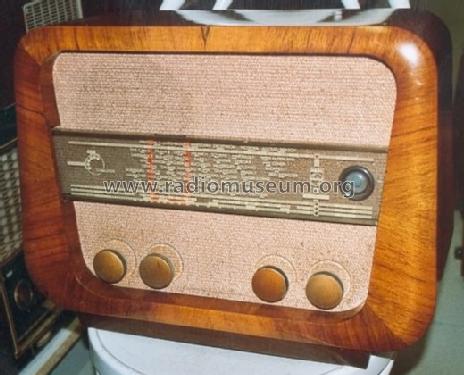

Adagio 52 BA511A
Country:
Austria
Manufacturer/Brand:
Philips - Österreich
Year: 1951 / 1952
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 10123
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Principle
Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast, Long Wave and 2 x Short Wave.LW, MW/BC and two SW (long-, medium- and short waves). GO, PO et 2 fois OC (grandes ondes, petites ondes et 2 fois ondes courtes).
LW, MW und 2 x KW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).
Power type and voltage
Alternating Current supply (AC) / 110-220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 17 cm = 6.7 inch
www.radiomuseum.org
Model: Adagio 52 BA511A
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
490 x 370 x 210 mm / 19.3 x 14.6 x 8.3 inch
Valves / Tubes
6:
ECH42Osz.-/Mischröhre bis 30MHz, Osz.Spannung zw. 7 und 10 Veff, Schirmgitter-Spannungsteiler kann gleichzeitig auch für das Schirmgitter der EAF42 oder EF41 verwendet werden,
(more
for members)
Net weight
9 kg / 317.5 oz
Price in first year of sale
1990
ATS
Collectors prices
8 Collector prices (for members)
External source of data
E. Erb 3-907007-36-0
Picture reference

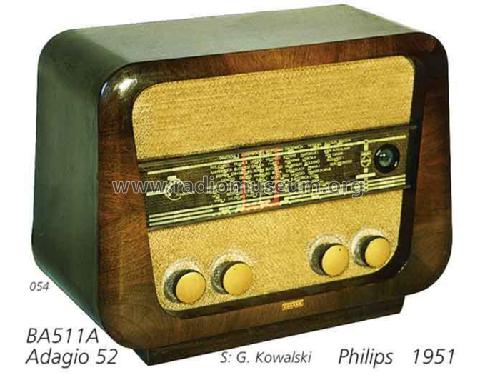

Das Modell ist im «Radiokatalog» (Erb) abgebildet.

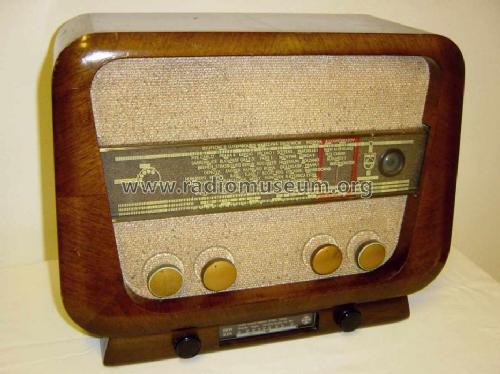

mit Ingelen UKW 554
mit Ingelen UKW 554
mit Ingelen UKW 554
More pictures
Further information on
Adagio 52 BA511A (Philips - Österreich)
Hallo
Eins von den zwei Skalenseilen ist gerissen; das Skalenseil für den Zeigerantrieb ist noch ok . Das Seil vom Einsteller über das Zwischenrad über 2 Bowdenzüge zu einem 2.ten Zwischenrad und dann zum Drehko ist gerissen.
Man kann zwar das Chassis mit der Lautsprecherplatte zusammen ausbauen, aber man kommt an das gerissene Seil sehr schlecht ran. Man muß also die Lautsprecherplatte entfernen. Das bedeutet aber auch , das man den Seilzug für den Zeigerantrieb entfernen muß, der ja noch ok ist und dieser dann von dem ersten Zwischenrad abspringen wird.
Hat jemand einen Seillaufplan für dieses Gerät ?
Gruß, René Goebel
