Model: ND593V (ND 593 V)

Antique radios, Old Time Radios

ND593V (ND 593 V)

Country: Germany Manufacturer/Brand: Philips Radios - Deutschland
Year: 1949 – 1952 Type: Car RadioAutoradio - ist nicht immer als solches bezeichnet, da erst später mit Code unterschieden. Mod.-ID = 7101 previous | Result List | next | New search for Radios etc. Schematics etc.: 3 (for members) Principle Superhet with RF-stage; IF-Freq. 452 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.

Wave bands Broadcast, Long Wave and more than two Short Wave bands.Langwellen-, Mittelwellen- und mehr als zwei Kurzwellenbereiche.
KW-Bereiche bedeuten meistens, dass ein KW-Bereich vorhanden plus gespreizte Bänder. Es kann sich aber auch um eine Anzahl KW-Bänder ohne ganzen Bereich handeln.
Power type and voltage Storage Battery for all / 6/12 Volt
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org Model: ND593V (ND 593 V) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Chassis only or for «building in»
Dimensions (WHD) 210 x 175 x 167 mm / 8.3 x 6.9 x 6.6 inch
Valves / Tubes 6: ECH42Osz.-/Mischröhre bis 30MHz, Osz.Spannung zw. 7 und 10 Veff, Schirmgitter-Spannungsteiler kann gleichzeitig auch für das Schirmgitter der EAF42 oder EF41 verwendet werden, (more for members)
Notes Siehe auch NX593V in Holland. Schweiz = 465.- SFr.
Price in first year of sale 396 DM
Collectors prices 2 Collector prices (for members)

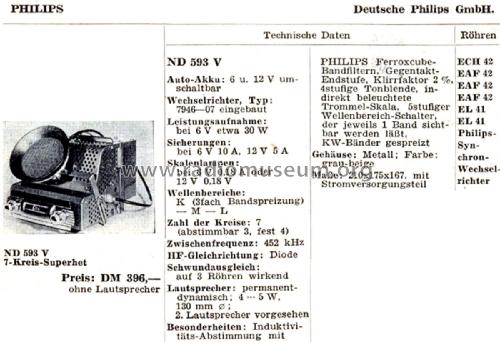

Source of data Kat.d.Rundf.GrossH.1951/52Im Katalog des Rundfunk-Grosshandels von 1951/52 aufgeführt (VERG, Curt Rint, Funk-Technik). / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Die Tungsram-Tabellen führen das Modell auf.Tungsram Bestückungstabellen für die Schweiz.Es handelt sich dabei nicht um eine Schema-sammlung, sondern um den Vorschlag einer Ersatzbestückung mit Tungsram-Röhren, woraus die Röhrenbestückung des Apparates hervorgeht. Das Werk wurde für die Bestimmung der Röhren verwendet.
Mentioned in Funkschau (FS)Das Gerät kommt in der Zeitschrift FUNKSCHAU (Code 60) des Franzis Verlag, München, vor. Die Funkschau ist die bedeutendste Radiofachzeitschrift in Deutschland, die sich allerdings in Richtung Kommunikation geöffnet hat und auch heute wieder eine führende Rolle einnimmt. Die Folgezahlen (JJNN) weisen auf Jahr und Nummer hin. (5108)

ebay

Quelle: Funkschau-Prüfbericht More pictures
