B3G63A
Country: Great Britain (UK) Manufacturer/Brand: Philips GB
Year: 1956 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 122064 previous | Result List | next | New search for Radios etc. Schematics etc.: 4 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 470/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands Broadcast, Long Wave and FM.Langwellen, Mittelwellen und UKW (FM).
Bei Geräten Anfangs der 50er Jahre ist der UKW-Bereich noch beschränkt, führt also nicht bis 108 MHz.
Power type and voltage Alternating Current supply (AC) / 200-250 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / Ø 15.2 cm = 6 inch
www.radiomuseum.org Model: B3G63A Material Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 430 x 310 x 215 mm / 16.9 x 12.2 x 8.5 inch
Valves / Tubes 7: EF80     (more for members)
Notes Released September 1956 price £23 10s 0d plus purchase tax. The B5G64A model has the same chassis but in a wooden case. The FG62A is a radiogram console using the same radio chassis
Source of data - - Data from my own collection
Literature/Schematics Trader service sheet 1374

This model was suggested by Howard Craven.

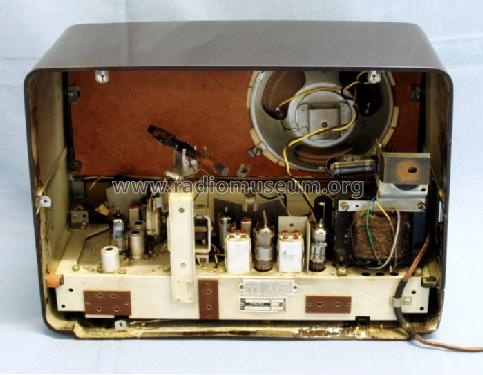

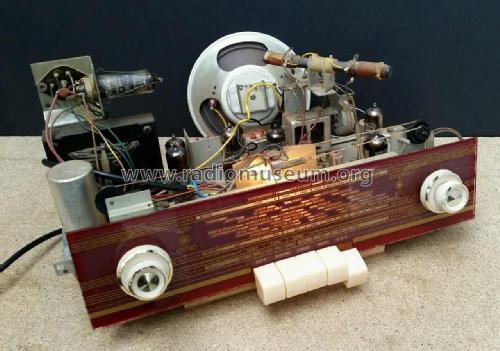

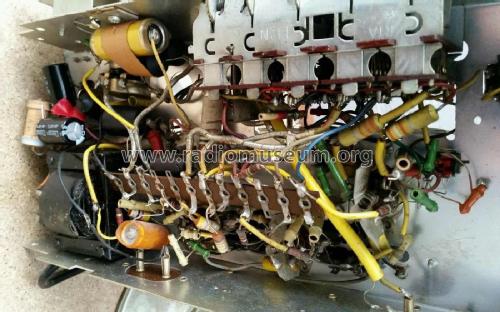

My British built 1956 bakelite cased Philips B3G63A MW/LW/VHF 7 valve radio. Now fully restored. The rear of my British built 1956 bakelite cased Philips B3G63A MW/LW/VHF 7 valve radio. Now being fully restored. The chassis of my 1956 Philips B3G63A 7 valve MW/LW/VHF radio. Now fully restored. More pictures
