Model: Compact-Philetta 960 TAPC 22AB960 (22 AB 960)
Antique radios, Old Time Radios
Compact-Philetta 960 TAPC 22AB960 (22 AB 960)
Country:
Austria
Manufacturer/Brand:
Philips - Österreich
Year: 1976 / 1977
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 117565
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 11 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
11 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Specialities
Other Combination - see NotesCombination of several Recorders/Players or not listed combination of two. See (give) details in the notes.
Kombination von diversen Tonspeichergeräten oder sonst nicht spezifizierte Kombination von zwei. Details in den Bemerkungen.
Power type and voltage
Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Compact-Philetta 960 TAPC 22AB960 (22 AB 960)
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
508 x 161 x 338 mm / 20 x 6.3 x 13.3 inch
Transistors
25:
Notes
ICs: 2.

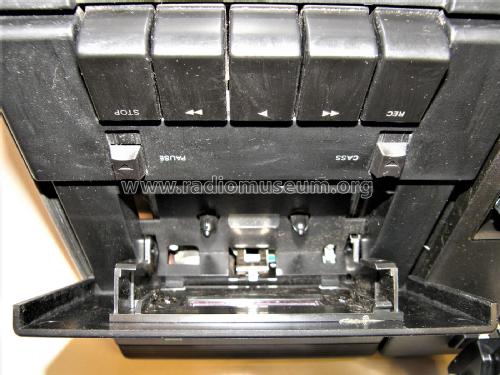

Stereo-Steuergerät mit eingebautem Plattenspieler 22GC014 und Stereo-Kasettenrecorder N2503; NF-Verstärker mit 2 Endstufen je 8 W (Sinus); zwei Lautsprecherboxen (220×300×140 mm) im Lieferumfang.
Source of data
Handbuch VDRG 1976Handbuch VDRG 1976Das Gerät ist zu finden im Handbuch des Rundfunk-und Fernsehgrosshandels VDRG von 1976.
Mentioned in
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Karl Günther Goldsteiner.
Aus original Dokumentation
