Model: EL6431 (EL 6431)

Antique radios, Old Time Radios

EL6431 (EL 6431)

Country: Germany Manufacturer/Brand: Philips Radios - Deutschland
Year: 1955 – 1960 Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 20367 previous | Result List | next | New search for Radios etc. Schematics etc.: 27 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Alternating Current supply (AC) / 110-245 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 120 W
www.radiomuseum.org Model: EL6431 (EL 6431) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 395 x 220 x 280 mm / 15.6 x 8.7 x 11 inch
Valves / Tubes 8: EF40 (more for members)

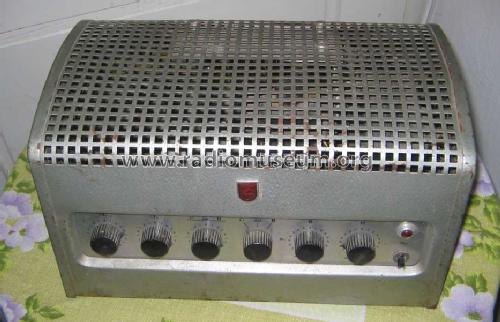

Notes Philips 120-W-Mischverstärker EL6431.
5 Eingänge, 7 Ausgänge; Frequenzbereich 30–15000 Hz ± 2 dB.
In den VDRG-Handbüchern 1955/56 bis 1959/60 gelistet.
Net weight 17.5 kg / 617.3 oz
Price in first year of sale 1160 DM
Collectors prices 6 Collector prices (for members)
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1955/56Das Gerät ist im Handbuch des Rundfunk-& Fernseh-Grosshandels 1955/56 der VDRG aufgeführt (Verlag für Radio-Foto-Kinotechnik GmbH)
Mentioned in HdB d.Rdf-& Ferns-GrH 1959/60Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1959/60 durch VDRG, Verlag für Radio-Foto-Kino.
