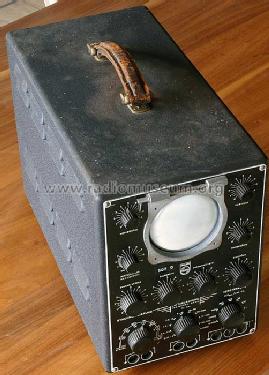

Oszillograph GM-3156 alt

Philips; Eindhoven (tubes international!); Miniwatt

Data
Forum
Pictures
Collections

  • Year
  • 1940
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 110945

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Oszillograph GM-3156 [alt] - Philips; Eindhoven tubes
  • Shape
  • Tablemodel, high profile (upright - NOT Cathedral nor decorative).
  • Notes
  • Dies ist das Modell laut mit Schreibmaschine geschriebener Gebrauchsanweisung von 1940 (66 075 17.2-18 5/940), doch das Gerät laut gedruckter Gebrauchsanweisung (1/1150) zeigt die Bildröhre DG10-5 und 5 x EF6N.

    Beim GM3156 (und wohl auch GM3157) handelt es sich um ein Kathodenstrahl-Oszilloskop für die Beobachtung und Aufzeichnung von periodischen oder einmaligen elektrischen Spannungsschwankungen für die "mechanische Industrie". Zu Erfassen sind z.B. mechanische Erschütterungen, magnetische Schwingungen, Vorgänge beim Durchschmelzen von Sicherungen, schnelle Temperaturschwankungen, optische und akustische Schwingungen etc. Dazu gibt es verschiedenste Hilfsgeräte wie der NF-Oszillator GM2304 oder GM4260, Photostativ GM4193 für die "Rolleicord", Elektronenschalter GM4580 (von 1947) um ein Zweistrahlgerät zu haben, Lichtschirm mit Diagrammskala GM4195, 5000-V-Gleichspannungsapparat für die Nachbeschleunigung der DN9-5 als GM4198, Projektionsvorsatzgerät GM4199 etc. GM4193, GM4199, GM4195 und GM4198 sind in der Kundendienstanleitung von 1941 beschrieben.
  • Price in first year of sale
  • 1,200.00 RM
  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by Ernst Erb. See "Data change" for further contributors.
