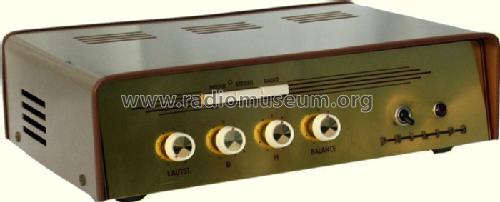

Model: EV7205/00 (EV 7205/00)

Antique radios, Old Time Radios

EV7205/00 (EV 7205/00)

Country: Austria Manufacturer/Brand: Philips - Österreich
Year: 1960 ?? Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 116572 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 245 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 20 W
www.radiomuseum.org Model: EV7205/00 (EV 7205/00) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Dimensions (WHD) 345 x 105 x 220 mm / 13.6 x 4.1 x 8.7 inch
Valves / Tubes 5: ECL82Triode + Strahlbündel-Endtetrode.Während der lange dominierenden EABC80 gab es wenig Bedarf für NF-Vor + End-Kombiröhren. Daher gab es nur die für TV-Zwecke entwickelte ECL82. Deren Triodensystem war als NF-Vorstufe überdimensioniert. Das Endsystem ist, ungünstig für Wechselstromempfänger, für nur 200V ausgelegt und hat eine eher geringe Verstärkung.[Jacob Roschÿ, 14.Mar2003] (more for members)
Notes Verstärker mit getrennter Kanalführung, 2 Netztrafos.
Collectors prices 1 Collector price (for members)
Source of data - - Data from my own collection

This model was suggested by Mario Hofmann.
