Model: Fanette L1W30T (L 1 W 30 T)
Antique radios, Old Time Radios
Fanette L1W30T (L 1 W 30 T)
Country:
Germany
Manufacturer/Brand:
Philips Radios - Deutschland
Year: 1964 – 1967
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6975
previous
|
Result List
|
next
|
New search for Radios etc.

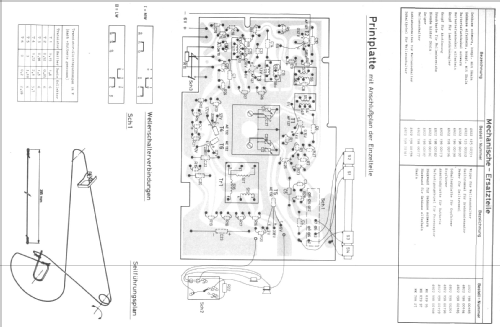

Schematics etc.: 4 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
5 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Dry Batteries / 4 × 1,5 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 0.12 W
/ Ø 5 cm = 2 inch
www.radiomuseum.org
Model: Fanette L1W30T (L 1 W 30 T)
Material
Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape
Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD)
140 x 90 x 40 mm / 5.5 x 3.5 x 1.6 inch
Transistors
6:
Notes
Transistoren: 3× AF127, 3× AC132.
Net weight
0.4 kg / 14.1 oz
Price in first year of sale
160
DM
Source of data
Handbuch VDRG 1964Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1964.
/ Radiokatalog Band 1, Ernst Erb
Mentioned in
Handbuch VDRG 1966Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1966.
