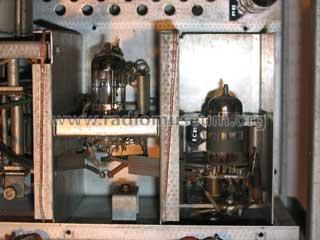

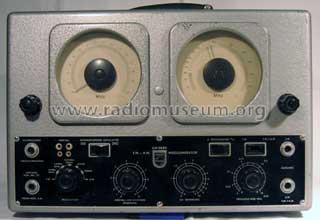

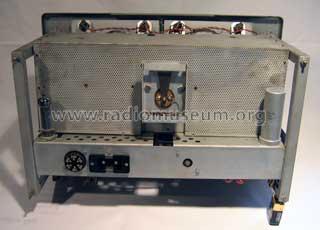

AM/FM-Messgenerator GM2889

Philips; Eindhoven (tubes international!); Miniwatt

Data
Forum
Pictures
Collections

  • Year
  • 1953
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 79628

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Number of Transistors
  • Semiconductors
  • OA65
  • Main principle
  • something special ? Please give information (notes)
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: AM/FM-Messgenerator GM2889 - Philips; Eindhoven tubes
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 440 x 295 x 210 mm / 17.3 x 11.6 x 8.3 inch
  • Notes
  • Zur Darstellung der Durchlasskurven und Diskriminatorkennlinien von UKW- und Fernsehempfängern auf einem Oszillographen sowie für Abgleicharbeiten.
    Hauptoszillator durchgehend von 5-255 MHz; Modulation FM, AM oder FM+AM gleichzeitig; Eichoszillator für Steckquarze von 0,2-15 MHz; Frequenzmodulation des Hauptoszillators mit 50 Hz oder 400 Hz.
  • Net weight (2.2 lb = 1 kg)
  • 17.2 kg / 37 lb 14.2 oz (37.885 lb)
  • Price in first year of sale
  • 1,150.00 DM
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Literature/Schematics (2)
  • - - Manufacturers Literature (Philips Prospekt, datiert Oktober 1953)

 Collections | Museums | Literature

Collections

The model AM/FM-Messgenerator is part of the collections of the following members.

Literature

The model AM/FM-Messgenerator is documented in the following literature.

 Forum

Forum contributions about this model: Philips; Eindhoven: AM/FM-Messgenerator GM2889

Threads: 2 | Posts: 4

Philips GM2889 AM FM Generator ~1955

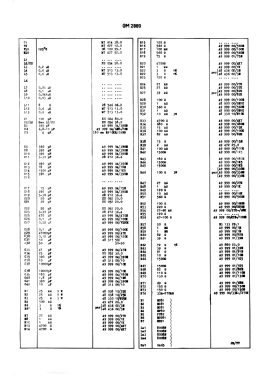

I got a nice piece from ebay. Searching the net for a few days also delivered a variety of user manuals, in French, German and Dutch. But not the SD - Service Documentation that should have the bill of materials.
I do have the schematics but these also do not show the component values.

I also found quite some websites having pictures and a little repair information. But still no BOM.

Can anyone that has the BOM, the SD-pdf or any kind of component list especially with regard to the capacitors (or a link to it) please help me.

Thanks a lot.



Philips GM2889 AM FM Generator ~1955

Ich habe ein schönes Stück von ebay bekommen. Eine mehrtägige Suche im Netz ergab auch eine Reihe von Bedienungsanleitungen, in Französisch, Deutsch und Niederländisch. Aber nicht die SD - Service Dokumentation, die die Stückliste enthalten sollte.
Ich habe zwar die Schaltpläne, aber auch diese zeigen nicht die Komponentenwerte.

Ich habe auch einige Websites mit Bildern und ein paar Reparaturinformationen gefunden. Aber immer noch keine BOM.

Kann mir jemand helfen, der die Stückliste, die SD-pdf oder irgendeine Art von Bauteilliste hat, insbesondere in Bezug auf die Kondensatoren (oder einen Link dazu).

Herzlichen Dank!

Erwin Serle, 26.Feb.24

Weitere Posts (3) zu diesem Thema.

Hallo liebe Sammlerkollegen,

dieses Gerät habe ich geschenkt bekommem (GM2889/01), leider ohne Unterlagen.

Besitzt jemand Unterlagen oder kann mir jemand einen Tip über deren Bezug geben?

Viele Grüße

Horst Schneider

Horst Schneider, 05.Oct.08

Weitere Posts (1) zu diesem Thema.
