Model: H2L/7 (H 2 L/7)
Antique radios, Old Time Radios
H2L/7 (H 2 L/7)
Country:
Germany
Manufacturer/Brand:
Philips Radios - Deutschland
Year: 1930 ??
Type:
Military EquipmentMilitary communications equipment, mainly used for military communications in designated wavebands. Used or modified equipment or variants also used for radio amateur and civilian commercial communications.
Note, that some models are produced by several manifacturers and then can be found unter Manufacturer Military. In Radiomuseum we do not list military equipment not suitable for one or two way communication, e.g. radar, satellite or weapon electronics.
Mod.-ID = 93094
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Principle
TRF with reaction (regenerative); 2 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
2 AM circuit(s);
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Line AND Batteries (any type) / 4, 150 VoltLine supply as well as battery supply possible.
Alimentation secteur et alimentation de batterie possible.
Netz- und Batteriespeisung möglich.
Das Gerät - meist ein Reiseapparat - lässt sich aus dem Netz oder aus Batterien speisen, wobei es sich um Akkus oder Batterien handeln kann. Grosse Reiseempfänger ab Mitte 50er Jahre können einen im Gerät aufladbaren NiCd-Akku enthalten, der nun auslaufen kann
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: H2L/7 (H 2 L/7)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
480 x 260 x 280 mm / 18.9 x 10.2 x 11 inch
Valves / Tubes
4:
B442
(more
for members)
Notes
Auch als "Marine Reserve Empfänger 40" Bezeichnet. Empfang von 15 kHz bis 21 MHz in 10 Bereichen. Alternativ Röhren: H410D, RE084k. Ebenfalls spannungsloser Alternativbetrieb mit Detektor "Luxor" möglich.
Net weight
17 kg / 599.6 oz
Collectors prices
1 Collector price
(for members)
Source of data
-- Collector info (Sammler)
This model was suggested by Anonymous 38 Collector.
EbayDE user andreas-linz 6610214330
EbayDE user andreas-linz 6610214330
EbayDE user andreas-linz 6610214330
More pictures
Further information on
H2L/7 (H 2 L/7) (Philips Radios - Deutschland)
Da ich den Schaltplan nur im Internet gefunden habe und der Seiteninhaber leider verstorben ist, so das ich ihn nicht fragen kann, kann ich ihn hier nicht einstellen.
Seht bitte selbst nach:
http://www.agder.net/la8ak/904.htm
Schaltplan, Stückliste, Zeichnungen
Wer noch mehr Material hat, bitte hier einstellen!

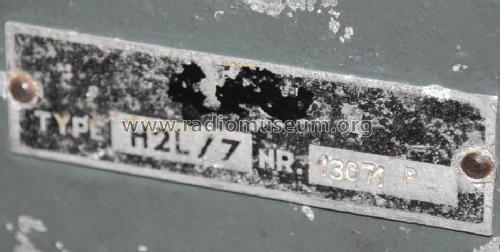

Das wäre toll. Habe selbst die traurigen Reste von so einem Empfänger, völlig verbastelt und hab erst bei Ebay letztes Jahr zufällig herausgefunden, was das mal war - bei mir fehlten alle Typenschilder..
Herzliche Grüße, Kai
