Model: HF309 (HF 309)

Antique radios, Old Time Radios

HF309 (HF 309)

Country: Netherlands Manufacturer/Brand: Philips; - Eindhoven; Netherlands
Year: 1965 ?? Type: Kit (Parts plus Instruction) or Blueprint without partsA kit for a receiver or a construction envelope only (Blueprint without parts). Please state within the notes when inserting.
Kein fertiges Gerät, sondern ein Bausatz, Baukasten oder auch nur eine Bauanleitung ohne Teile. Art bitte unter Bemerkungen erwähnen. Mod.-ID = 126705 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Alternating Current supply (AC) / 127/220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 10 W

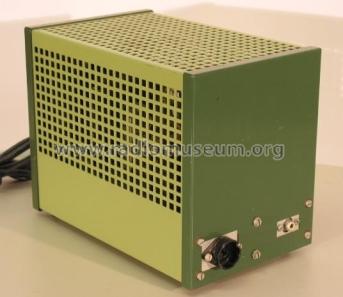

www.radiomuseum.org Model: HF309 (HF 309) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 125 x 160 x 200 mm / 4.9 x 6.3 x 7.9 inch
Valves / Tubes 4: ECC83 (more for members)
Notes Mono-Gegentakt-Endverstärker der Firma Philips (Eindhoven, Niederlande). Wurde geliefert als Bausatz. Zwei HF309 Verstärker wurden kombiniert mit einen HF306 Stereo-Vorvertärker. Gute Klang und Messdaten: Ausgangsleistung nominal 10 W; Vermögensbandbreite 38 Hz bis 20 kHz (10 W, 1% harmonische Verzerrung), THD 0.55% (bei 40 Hz und 10 W), 0.12% (bei 1 kHz und 10 W), 0.3% (bei 10 kHz und 10 W); Sensitivität 0.55 V für 10 W Leistung; Eingangsimpedanz 1 M; Brummen und Rauschen -80 dB (10 W); Lautsprecher-Impedanz 7 oder 14 Ohm.
Source of data -- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation.
Mentioned in Schaltung veröffentlicht in Elektronik-Zeitschrift:
Literature/Schematics Audio & Techniek, 6e jaargang, no.6, December 1989, pag.11 (Menno Spijker).

This model was suggested by Aren van Waarde.
