Model: HF-Generator GM2884 (GM 2884)

Antique radios, Old Time Radios

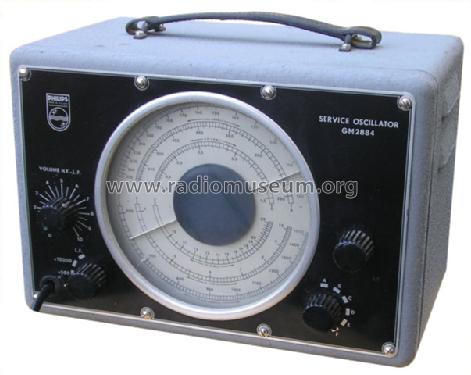

HF-Generator GM2884 (GM 2884)

Country: Netherlands Manufacturer/Brand: Philips; - Eindhoven; Netherlands
Year: 1950 ?? Type: Radio Repair EquipmentAlle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist. Mod.-ID = 118296 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage Alternating Current supply (AC) / 125-220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org Model: HF-Generator GM2884 (GM 2884) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 250 x 190 x 180 mm / 9.8 x 7.5 x 7.1 inch
Valves / Tubes 3: ECH21 (more for members)
Notes Service oscilator, 6 ranges: 100···250 kHz, 250···600 kHz, 600···1500 kHz, 1500···4000 kHz, 4000···10000 kHz, 10000···25000 kHz. Optional modulation with 400 Hz at 30 % in AM.
Mentioned in - - Manufacturers Literature

This model was suggested by Pedro Herrero.

No further information on

HF-Generator GM2884 (GM 2884) (Philips; - Eindhoven; Netherlands)
