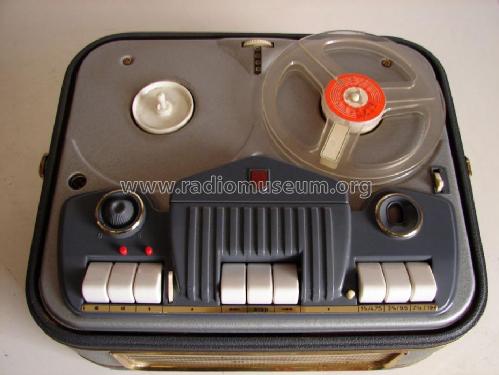

Maestro 304 EL3542A (EL 3542 A)


Country: Austria Manufacturer/Brand: Philips - Österreich
Year: 1960 Type: Music/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.
Recorder and/or Player
Mod.-ID = 73125 previous | Result List | next | New search for Radios etc. Schematics etc.: 13 (for members) Principle AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Audio-Amplification

Details Tonbandgerät oder Apparat mit Tonbandgerät.Tape Recorder
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Alternating Current supply (AC) / 110, 127, 220, 240 Volt

Loudspeaker/pwr.out Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
/ 2.5 W

from Radiomuseum.org Model: Maestro 304 EL3542A (EL 3542 A) Material Made of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?
Various materials

Shape Tablemodel, with any shape - general.
Valves / Tubes 5: Lineare (ungeregelte) NF-Pentode. Meistens in Verstärkern eingesetzt. Ausnahme für Radios: (z.B.) Saba Meersburg Automatik 7 und Freiburg automatik 7 von 1956.EF86     (more for members)
Notes Tonbandgerät
Spulendurchmesser 18 cm, 4-Spur,Bandgeschwindigkeit 4,75, 9,5 und 19 cm/s.

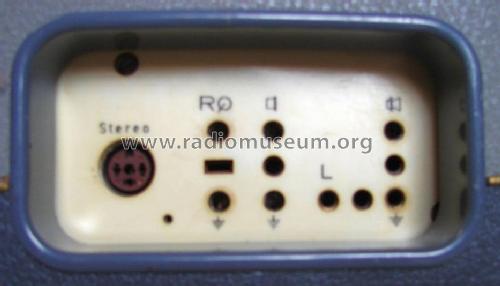

Schaltung baugleich mit Horny Triola S4 . Das Gerät ist ein MONO 4-Spurgerät. Es können die Spuren einzeln aufgenommen und abgespielt werden. Für bespielte Stereo-Aufnahmen gibt es einen eigenen Ausgang für einen externen Verstärker, der den 2. Stereokanal wiedergibt.


This model was suggested by Martin Fichtinger.

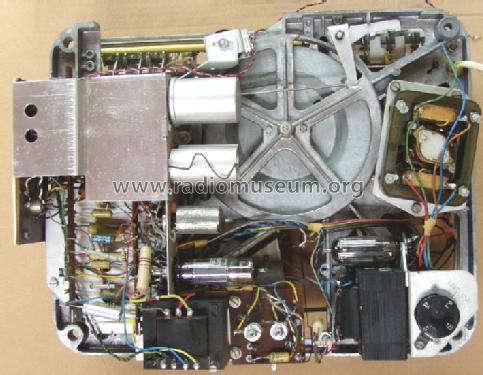

Chassis Aufsicht
More pictures


More information on

Maestro 304 EL3542A (EL 3542 A) (Philips - Österreich)

philips: EL3542A; Maestro 304  (20.07.2005)  Felix SchaffhauserHits: 805     Replies: 0 Eine auch für dieses Philips Tonband Modell gültige Bedienungsanleitung findet sich auszugsweise unter technischen Unterlagen beim baugleichen Modell Hornyphon Triola-S4. Werde nach und nach auch die restlichen Seiten hinaufladen.
