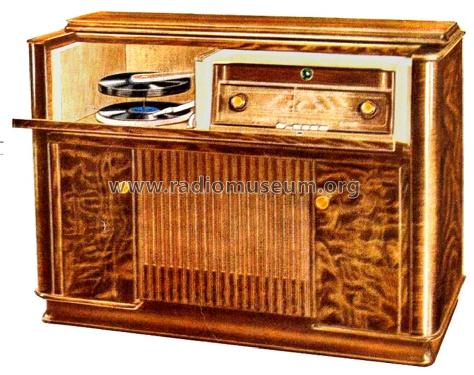

Model: Musikschrank A53 (A 53) FD823A/02 (FD 823 A/02)
Antique radios, Old Time Radios
Musikschrank A53 (A 53) FD823A/02 (FD 823 A/02)
Country:
Germany
Manufacturer/Brand:
Philips Radios - Deutschland
Year: 1952 / 1953
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 77639
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 465 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
8 AM circuit(s);
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Details
Changer (Record changer)Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 110-245 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
2 LoudspeakersTwo built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.
/ Ø 21 cm = 8.3 inch
www.radiomuseum.org
Model: Musikschrank A53 (A 53) FD823A/02 (FD 823 A/02)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console with Push Button Tuning.
Dimensions (WHD)
1100 x 810 x 430 mm / 43.3 x 31.9 x 16.9 inch
Valves / Tubes
12:
EC92= 1/2 ECC81 / 12AT7
(more
for members)
Notes
Chassis ähnlich Uranus 53 (BD724A/02), Gehäuse wie FD804A, Plattenwechsler 2508.
Source of data
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
Mentioned in
Radio-Magazin (Das)Franzis-Verlag München. Monatsschrift für Radiotechnik, Elektroakustik und Fernsehen. Letzter Jahrgang: 1955, danach mit Funkschau vereinigt (Deckblatt der 56er Funkschau: Vereinigt mit dem Radio-Magazin). 1. Jahrgang 1924?: Jahrgang 1950 = 26. Jahrgang. Monatlich, also 12 pro Jahrgang (nur für 1950-55 belegt, s.o.) [Info Lars Brötje]
(Heft 9/1952, S. 289)
This model was suggested by Lars Brötje.
