Maestro 4308 N4308 (N 4308)

Country: Austria Manufacturer/Brand: Philips - Österreich
Year: 1968 – 1973 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 27540 previous | Result List | next | New search for Radios etc. Schematics etc.: 8 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.

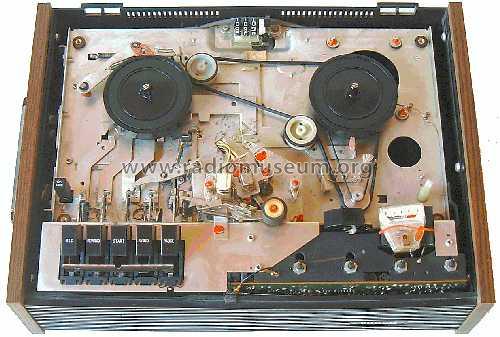

Details Tape RecorderTonbandgerät oder Apparat mit Tonbandgerät.
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld). / 4 W
www.radiomuseum.org Model: Maestro 4308 N4308 (N 4308) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 420 x 140 x 300 mm / 16.5 x 5.5 x 11.8 inch
Transistors 12:
Notes Vierspur-Mono. Bandgeschwindigkeiten: 4,75/95 cm/s; Spulen-Ø: 18 cm; Übertragungsbereich bei 9,5 cm/s: 60–14000 Hz. Stereo-Wiedergabe mit Zusatzverstärker möglich.
In den VDRG-Handbüchern ohne Maestro gelistet.
Net weight (2.2 lb = 1 kg) 7.5 kg / 16.5 lb
External source of data erb
Source of data Handbuch VDRG 1968Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1968. / Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
Literature/Schematics -- SchematicEin Mitglied hat dieses Modell auf Grund eines Schaltplanes gemeldet.
